       非常感谢大家的持续关注,继上一次的“【开箱+图赏】360家庭防火墙·路由器 5S”之后,今天给大家带来上手试玩。
       废话不多说,首先我们需要一些准备工作:

360社区

360社区

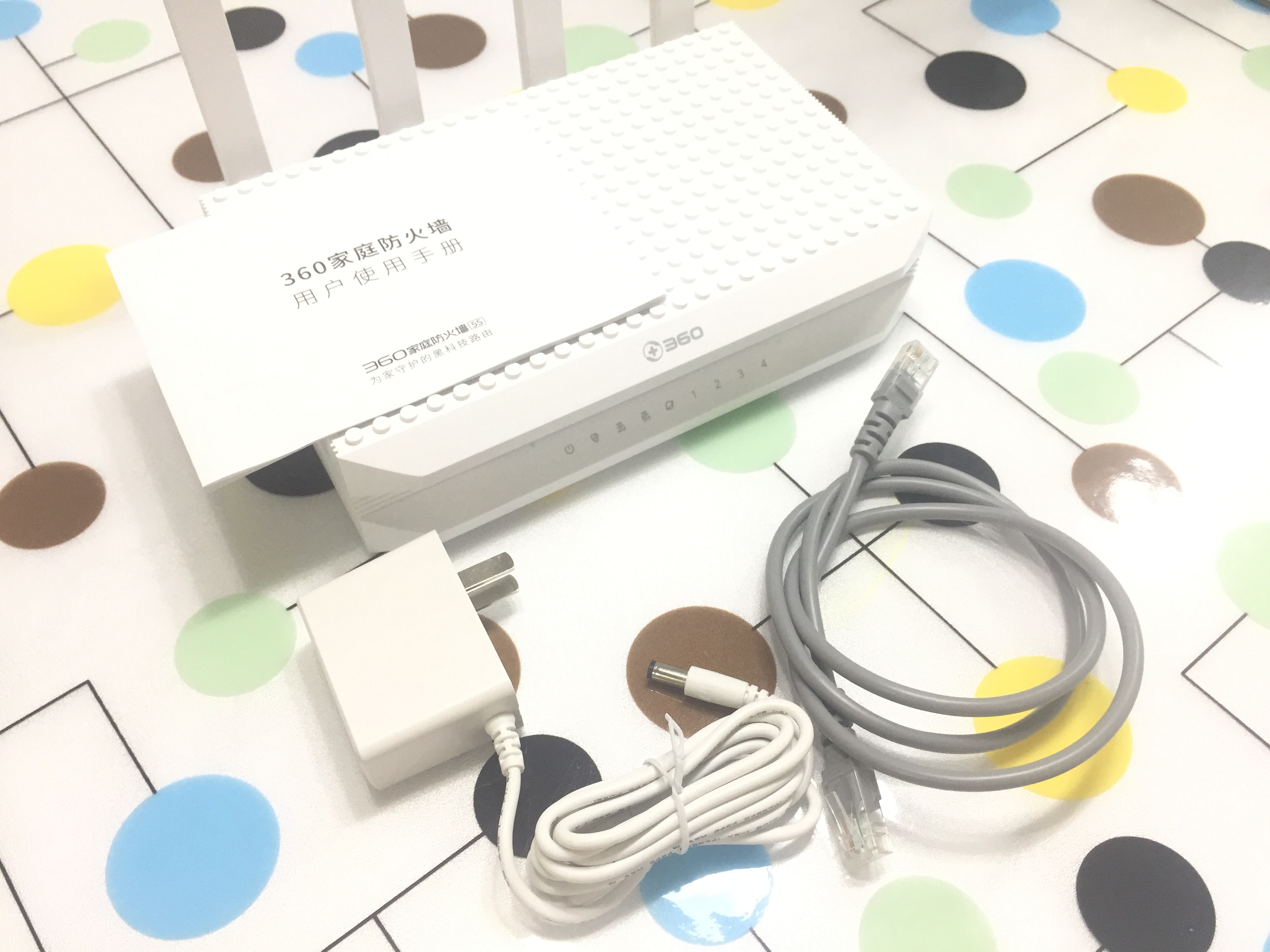

         360家庭防火墙·路由器 5S x 1台
        ② 电源适配器 x 1个
        ③ 用户使用手册 x 1本
        ④ 网线 x 1根
       以上所有的准备已经完毕,下面第一步,我们当然要先查看说明书,来看一下如何来正确快速的使设备正常工作起来:

360社区

360社区

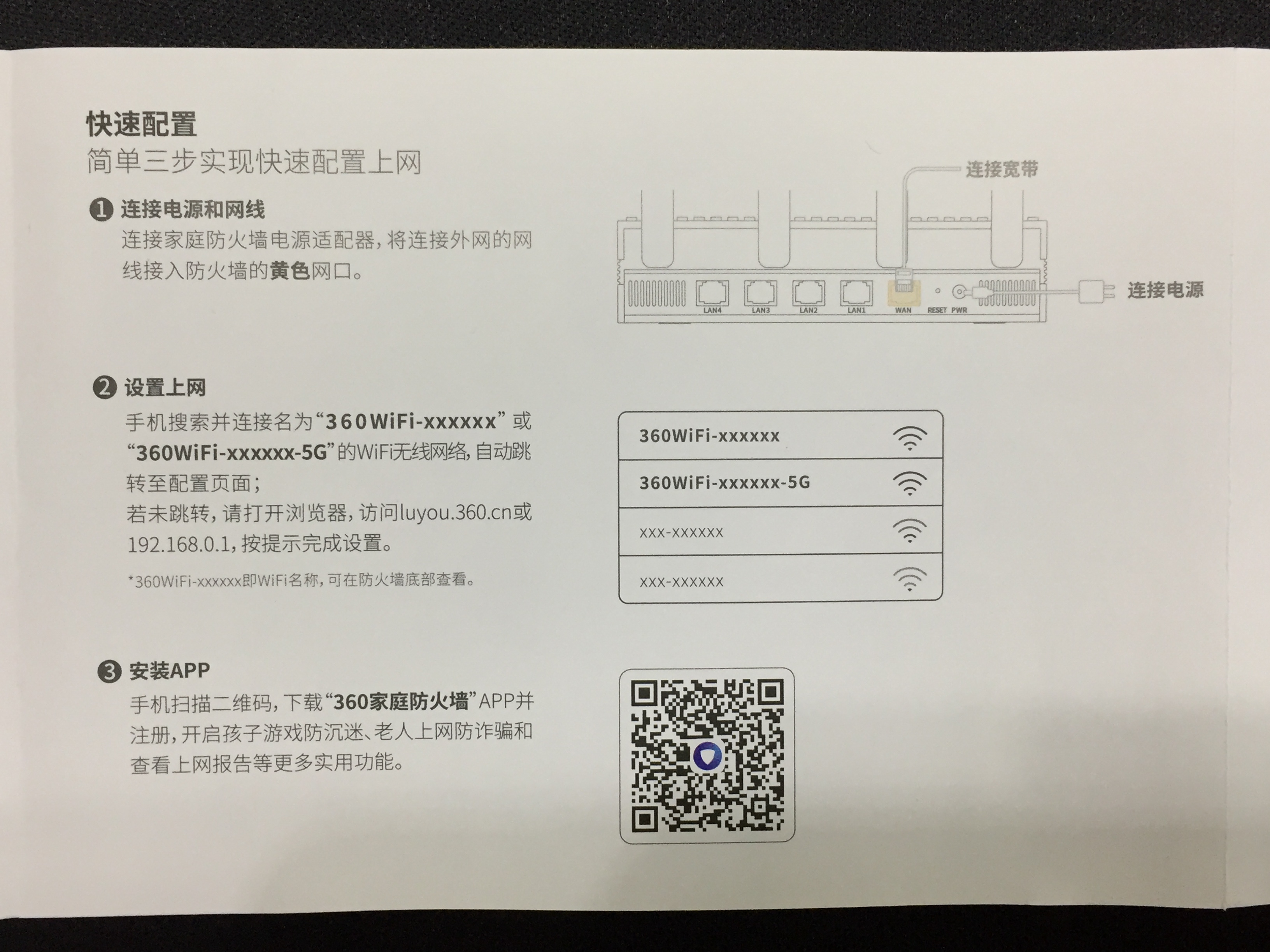

       我们打开“用户使用手册”快速流量了一遍,指到我们使用路由器的说明只有一页纸---【快速配置】,仅仅一页纸就把如何使用介绍完毕,可以说是把设备不断的像智能化方面完善了。虽然说,再后面还会有一些使用指到,但是不的不说,已经在硬件设备智能化的道路上起航了。

【快速配置】简单三步实现快速配置上网
       一、连接电源线和网线
       连接家庭防火墙电源适配器,将连接外网得网线接入防火墙得黄色网口。

360社区

360社区

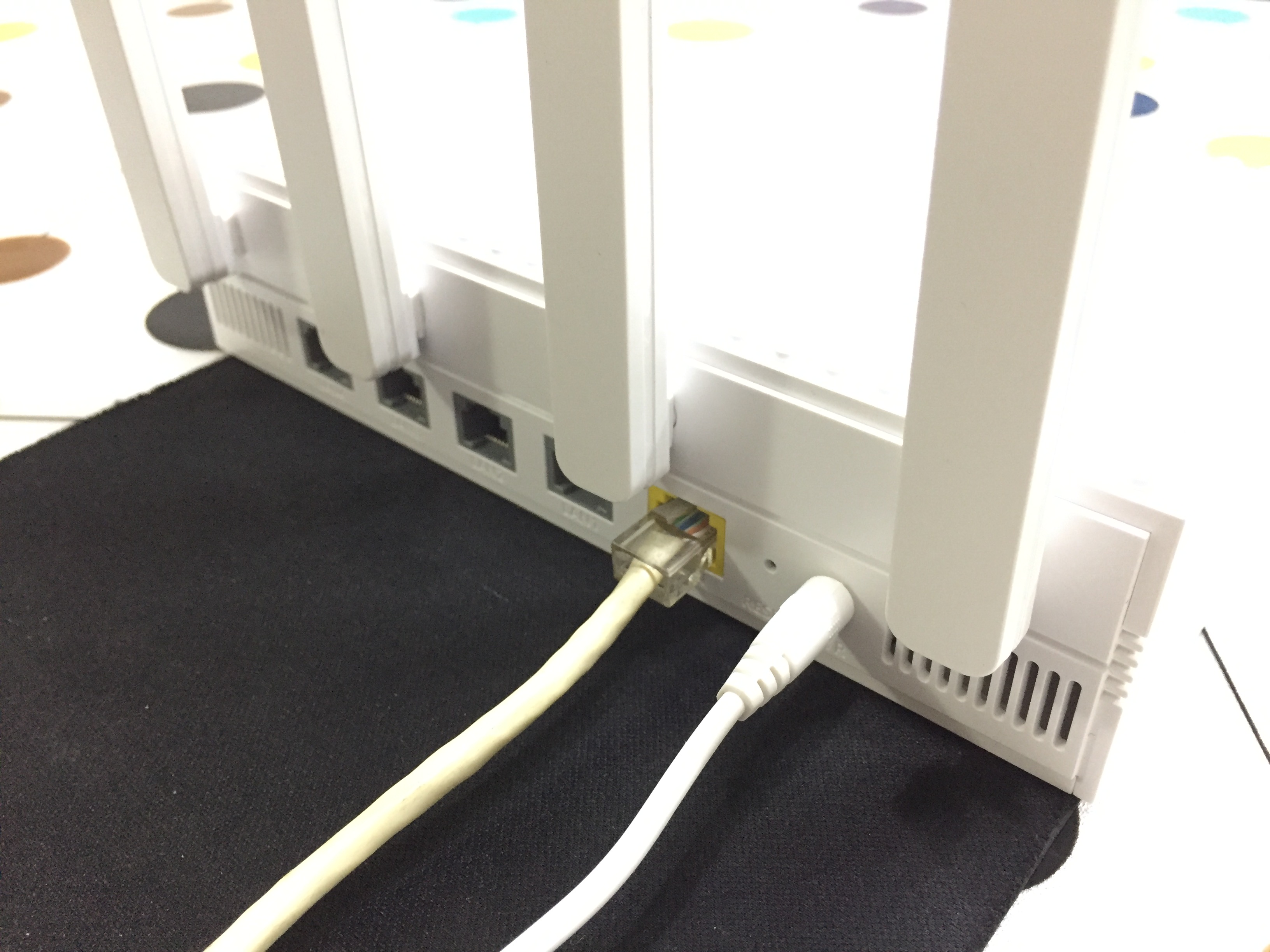

       说明:图中我们已经按照【快速配置】中的提示,我们在路由器的电源口和黄色网口中,对应连接电源线和网线。

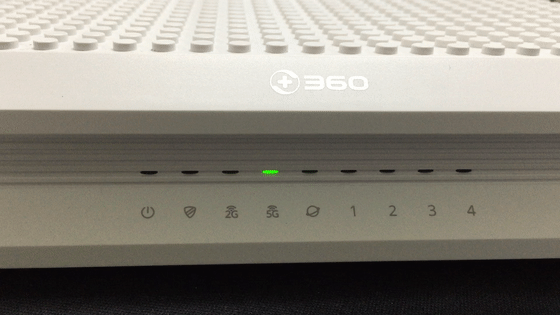

       现象:1.当我们把电源适配器的电源插头插入路由器后,我们可以观察到“系统指示灯”等间隔时间闪烁,“2.4G无线状态指示灯”和“5G无线状态指示灯”非等间隔时间规律闪烁(这个描述有点拗口,我想大家理解一下,应该可以理解其表达之意吧^_^!),现象如下面这个GIF:

360社区

360社区
       2.完成上面的操作和观察到想同现象的情况下,接下来我们在黄色得网口中插入已经接入外网得网线,我们可以看到再1种指示灯状态不变的情况下,上“网状态WAN口指示灯”开始闪烁:

360社区

360社区
       以上,我们【快速配置】的第一步就完成了,下面我们要进行第二步的操作。


二、 设置上网
       手机搜索并连接名为“360WiFi-xxxxxx”或“360WiFi-xxxxxx-5G”的WiFi无线网络,自动跳转至配置页面。
       若未跳转,请打开浏览器,访问luyou.360.cn或192.168.0.1,按提示完成设置。
       小字提示:360WiFi-xxxxxx即WiFi名称,可在防火墙底部查看。
       设置开始:根据【快速配置】的第二步,我们来进行操作;

360社区

360社区

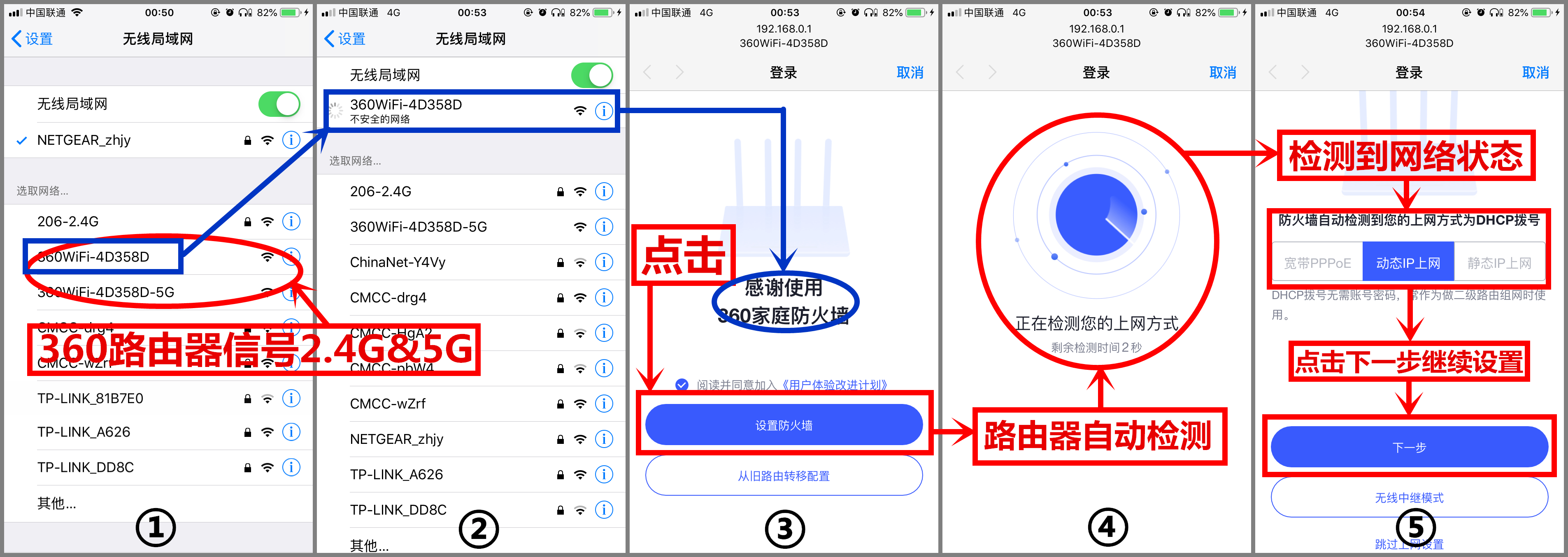

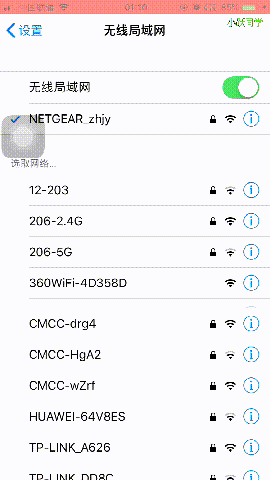

       ①        打开手机的WiFi列表,我们在网络列表中可以看到有两个我们相关的网络就是“360WiFi-xxxxxx”或“360WiFi-xxxxxx-5G”;
       ②        我选择连接了“360WiFi-xxxxxx”这个信号,这个信号应该是2.4G的。(科普一下:2.4GWIFI优点:信号较5GWIFI好,2.4Gwifi工作在2.4G频段,根据电磁波的物理特性波长越长衰减越少,2.4GWIFI的频率低波长长,所以信号穿过障碍物时衰减相对较少进而能传播的距离更远。2.4GWIFI缺点:2.4G信号频宽较窄,家电、无线设备大多使用2.4G频段,无线环境更加拥挤,干扰较大。5GWIFI优点:5G信号频宽较宽,无线环境比较干净,干扰少,网速稳定,且5G可以支持更高的无线速率;5GWIFI缺点:5G信号频率较高,在空气或障碍物中传播时衰减较大,覆盖距离一般比2.4G信号小。)
       ③        当手机连接到“360WiFi-xxxxxx”这个信号后,手机界面会自动跳转至上图3标志的界面;我们可以看到此界面顶端显示了IP地址:192.168.0.1;根据我们的经验,现在的界面,已经进入了路由器系统了。根据提示,我们勾选条款协议,然后直接点击“设置防火墙”选项,进入下一步。
       ④        手机界面进入了下一步操作“自动检测上网方式”,此过程大概需要5秒的时间,检测完成之后,会自动跳入下一个界面。
       ⑤        在此界面中,已经可以看到路由器为我检测出了我的上网状态了,并提示:“防火墙自动检测到您的上网方式为DHCP拨号”,另外还有小字提示:“DHCP拨号无需帐号密码,常作为做二级路由组网时使用”。没有过多的需要操作的地方,我们直接点击“下一步”。

360社区

360社区

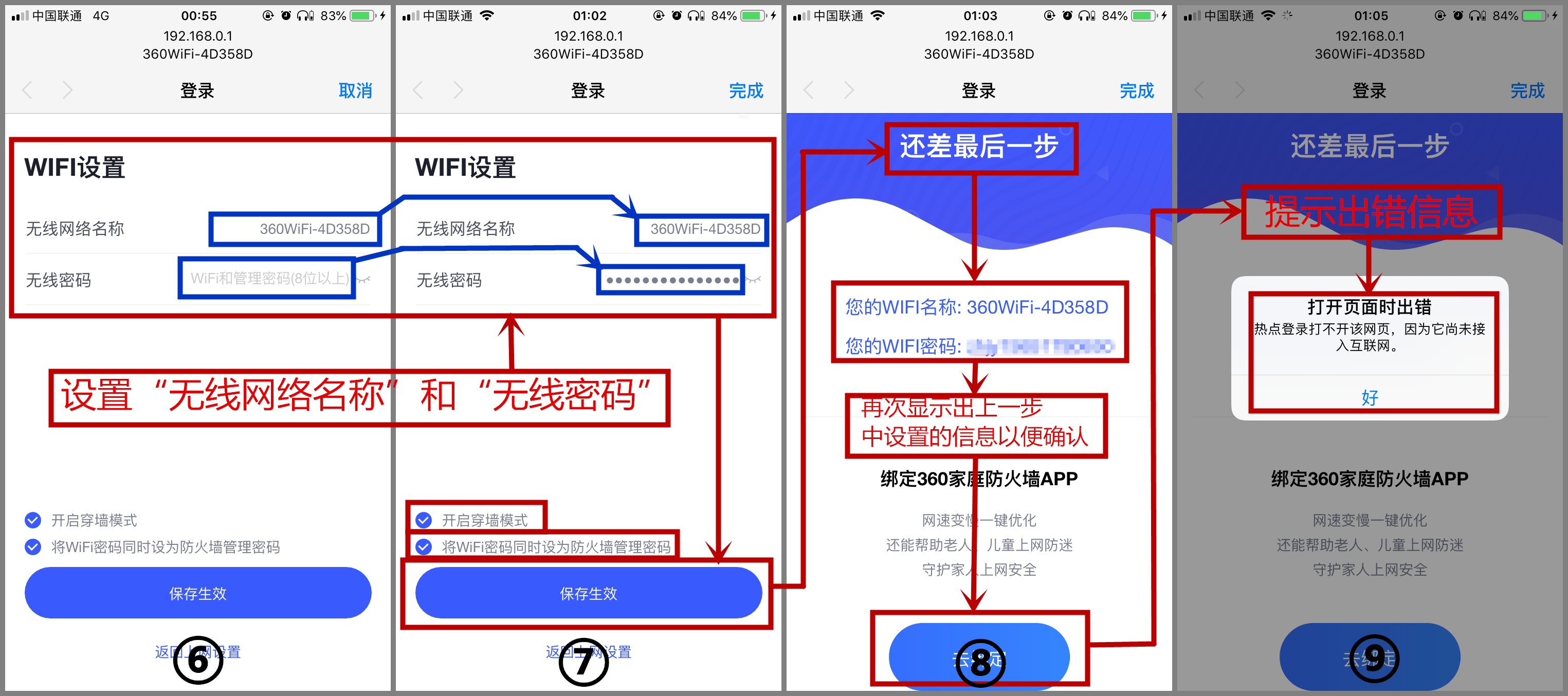

       ⑥        完成上面5步操作之后,我们进入了WIFI设置界面,在这个界面中,我们可以设置“无线网络名称”和“无线密码”,其中“无线网络名称”不清楚是不是可以设置成中文,大家可以自己试一下,“无线密码”必须达到8位以上,其他没有什么要求,不过在设置输入密码的时候,会有密码安全强度的提示,一般有三级,第一级最弱,第三级最强。
       ⑦        设置完“无线网络名称”和“无线密码”后,我们在界面下部,勾选“开启穿墙模式”和“将WIFI密码同时设为防火墙管理密码”;其中,第一个顾名思义,增加网络信号强度的,第二个则是为了方便使用的密码管理了。勾选完毕,点击“保存生效”,进入下一步。
       ⑧        “还差最后一步”显明的提醒,告诉我们设置即将完成了,核对一下,上一步中设置的WIFI名称和WIFI密码,确认无误,滑动界面到底,我们可以看到“绑定360家庭防火墙APP”的提示,好的,那我们就点击“去绑定”。
       ⑨        哎呦我去,竟然弹出提示框:“打开页面时出错”,这个是什么情况?重新尝试了一次,还是一样的提示,后来观察现象,得出结论是:在进行这一部操作的时候,手机会自动断开和路由器的WIFI链接,然后连接到原有的网络,然后进入到APP下载的连接界面。OK,既然分析原因了,对症下药,总会好的的,我保证原有的网络OK的情况下,再次尝试,果然成功进入了APP下载页面。

360社区

360社区
       这个GIF图,可以看到整个的操作步骤演示,虽然说起来,一大堆的东西,但是实际操作起来非常非常的简单,我们只需要不到1分钟的时间就完全搞定了。

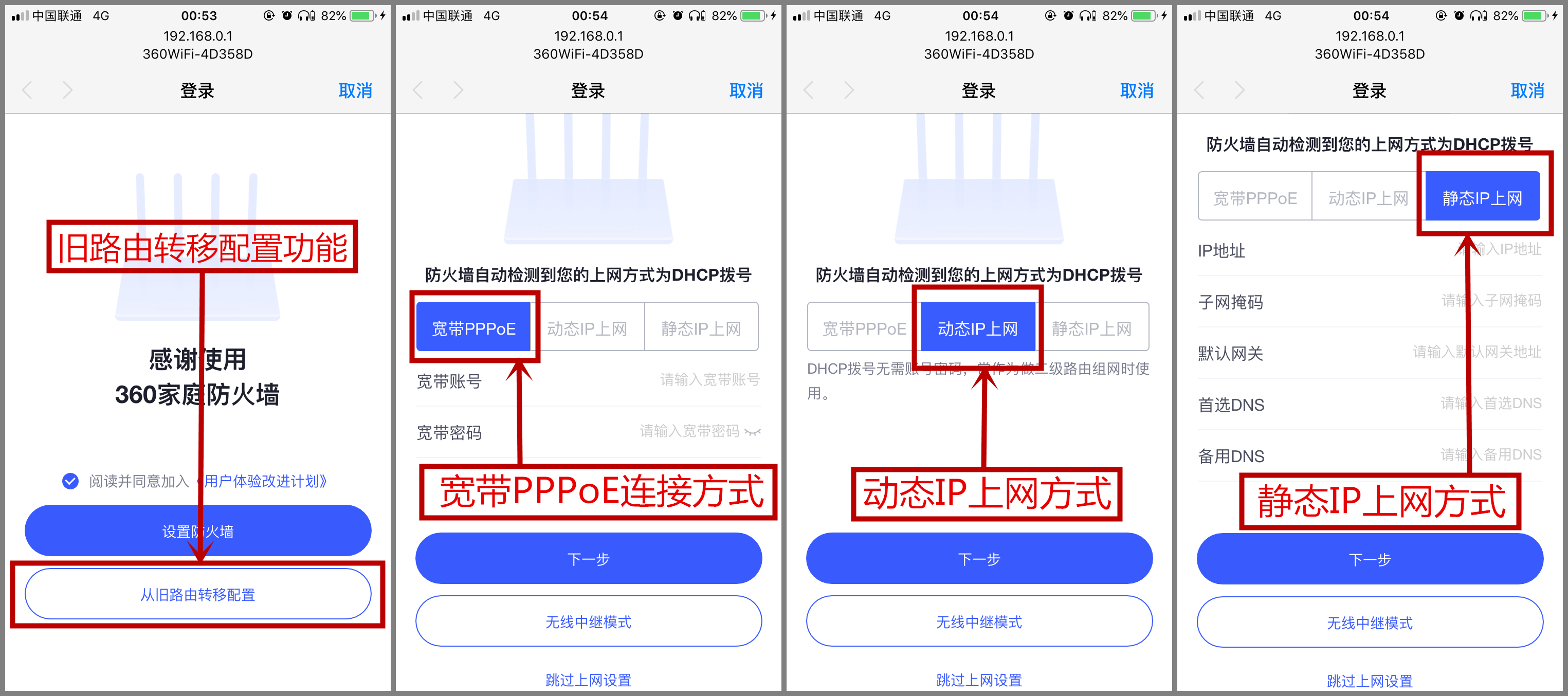

       其实,在上面的设置过程中,还有很多其他的设置选项,我们可以来简单看一下:

360社区

360社区
       【旧路由转移配置】:顾名思义,直接可以把原来老的路由器的设置数据,转移到现有的路由器上。点进去之后,我们就可以按照提示步骤完成转移操作,这里我就不多加介绍了。相信以大家的智慧完全可以搞的定,我就不在这里过多的阐述了。
       【宽带PPPoE】:就是宽带上网的拔号协议,一般家用网络就是普遍采用这种方式。上网时除了输入正确的用户名和密码外,还必须保障ADSL线路和信号的畅通,只有两者都同时有效,才能使用宽带上网。
       【动态IP上网方式】:自动获取IP上网。动态IP这种上网方式,在未使用路由器的情况下,只需要把这根宽带网线连接到电脑上,电脑上的IP地址设置为自动获得,电脑就可以实现上网了。
       【静态IP上网方式】:又叫做固定IP地址上网。这种上网方式,宽带运营商会提供一根一个IP地址、子网掩码、网关和DNS服务器地址给用户。在未使用路由器的情况下,只需要把这根入户网线连接到电脑上,并且手动设置电脑上的IP地址,这样电脑才能上网。
总结:完成上面的操作之后,我们其实就可以使用路由器的WIFI或者是有线连接功能进行上网了。不信大家可以试试看,哈哈!
不过在以上步骤的最后还有一步“还差最后一步”:绑定360家庭防火墙APP。其实这步可以在【快速配置】三中进行实现。


三、安装APP
       手机扫描二维码,下载“360家庭防火墙”APP并注册,开启孩子游戏防沉迷、老人上网防诈骗和查看上网报告等更多使用功能。

360社区

360社区

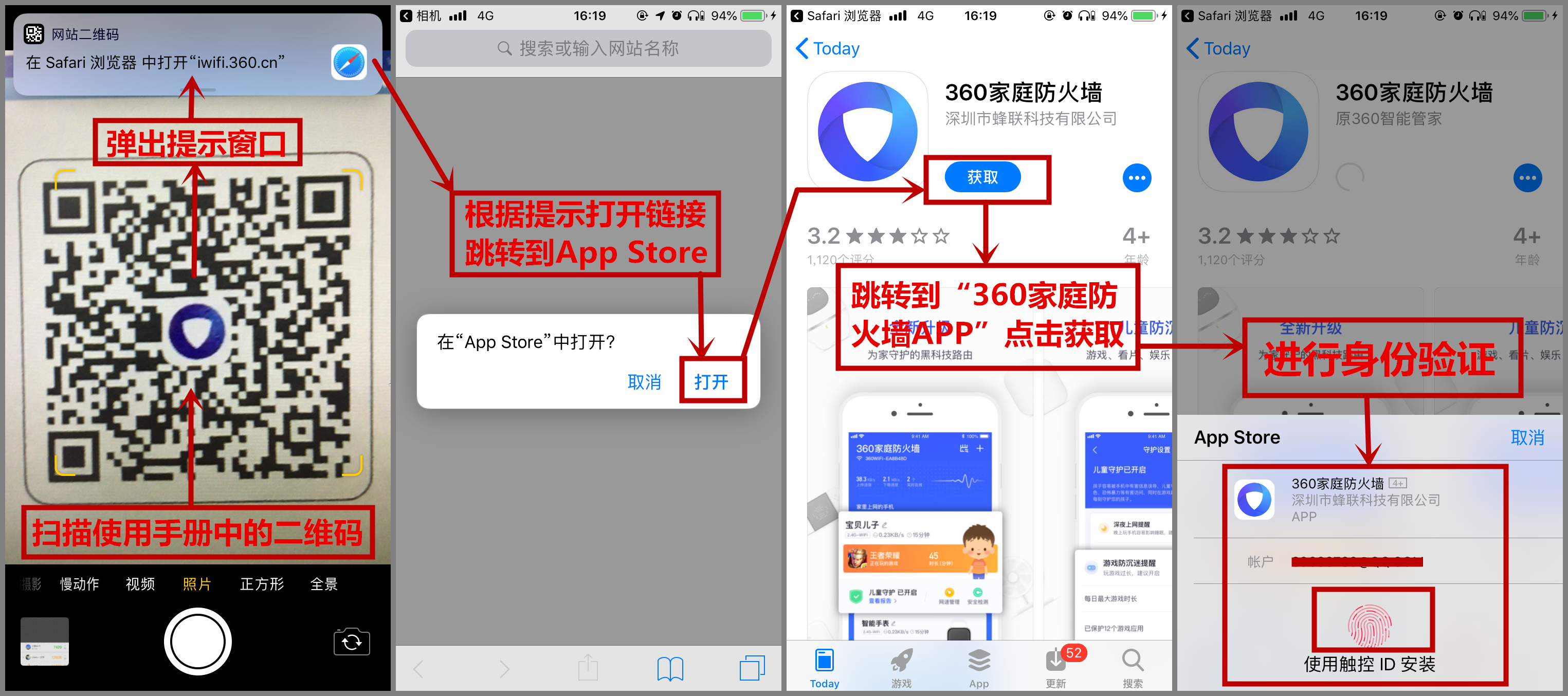

       ①        在使用手册中,我们可以看到需要扫描的二维码,我们直接使用手机自带的扫码工具,扫描二维码,点击弹出的提示链接。
       ②        进入浏览器界面,根据提示,点击“打开”选项,跳转到App Store中。
       ③        进入App Store后,我们可以看到,是直接跳到“360家庭防火墙”这个App详情中。直接点击“获取”选项。
       ④        进入身份校验,这个现在都是指纹识别了,直接校验指纹就OK了。

360社区

360社区

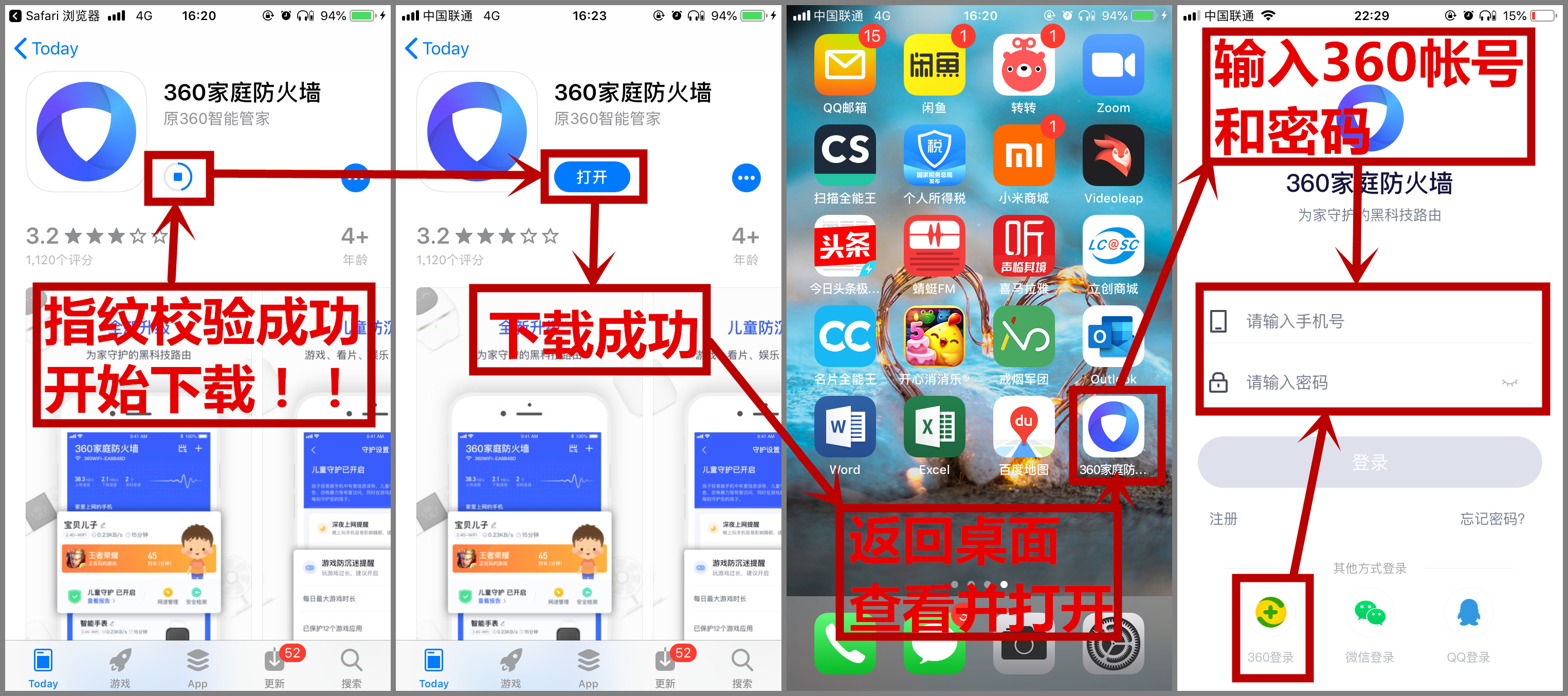

       ⑤        指纹校验成功,开始下载。
       ⑥        下载成功。
       ⑦        返回桌面查看并打开App。
       ⑧        打开App,登录360帐号和密码。
       到此为止,基本上一般的需求已经设置完成了,如果没有什么特殊需求,其实,完成前两步之后,就可以愉快的上网啦。
       但是,年轻人使用,肯定不仅限于此啊,我们还有结合App来体验更多的用户体验。

       【360家庭防火墙】简要说明:

360社区

360社区
       成功登录360帐号,进入App界面后,我们可以查看到几条系统提醒,咨询阅读后,根据自己的需求选择。在后面的图中,我们查看不到任何设备,后来发现,链接的WIFI网络错误,并没有正确链接到360家庭防火墙路由器上。

360社区

360社区

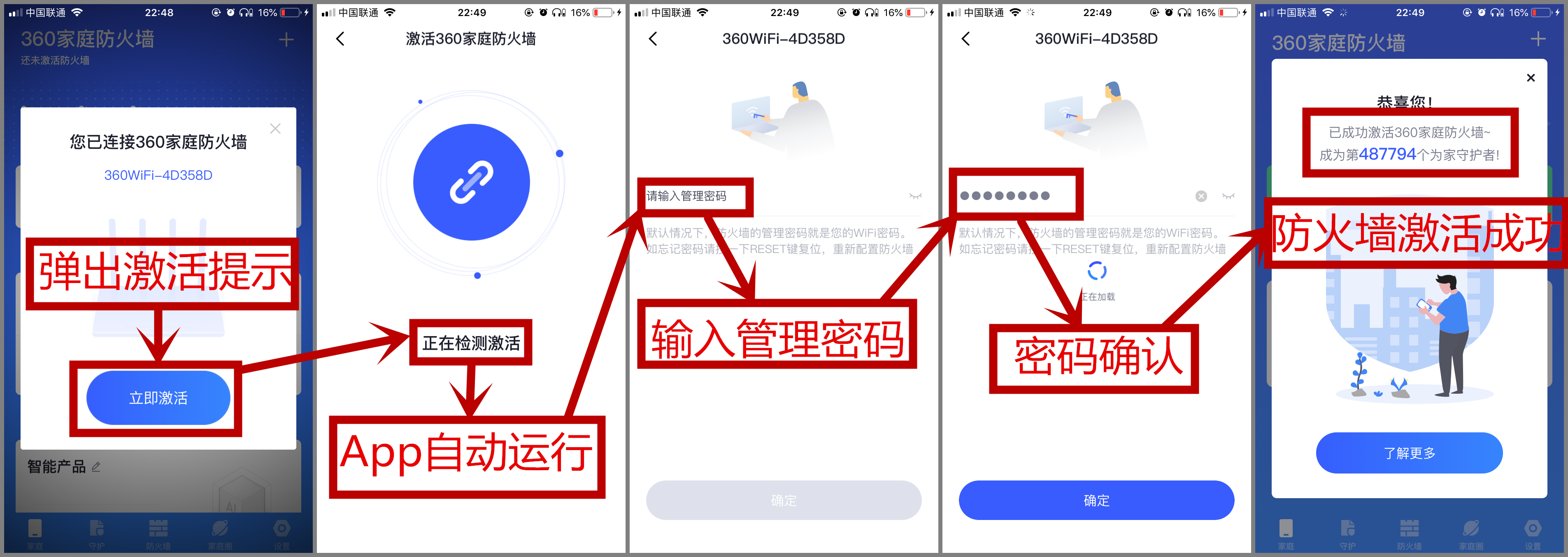

       正确链接上WIFI网络之后,再次打开App,进入界面后,立马会有激活提示产生,根据提示,一步一步的设置激活完成,最终App提示我是487794名使用家庭防火墙的小伙伴。

360社区

360社区

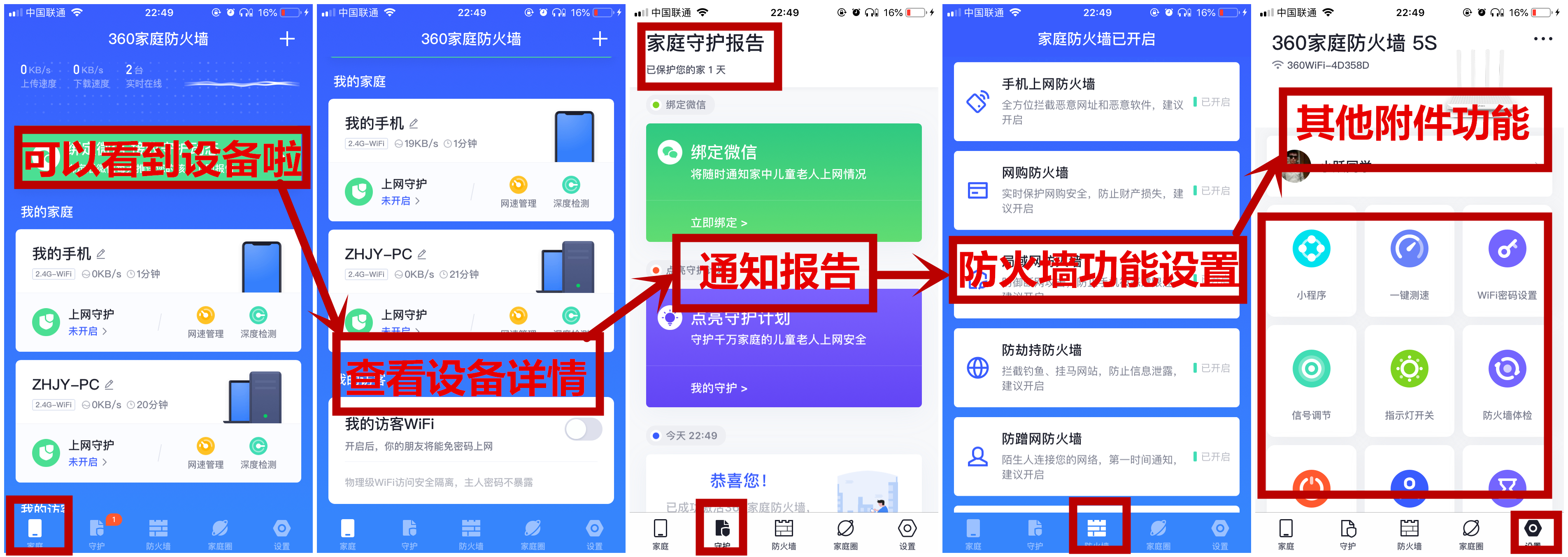

       可以正确使用之后,我们可以简单的看一下App界面里面的各个功能展示,其实这种东西不好去描述,需要各位亲自体验一下,才回深刻的体会到好与不好。
       好了,今天的软件介绍到这里几本也就结束了。其他的一些测试,我在仔细思考了之后,就不在这里献丑了,关于信号强度呀,网络测速呀,这些方面的测试,我就不过多的献丑了,因为,比我厉害的测试大神多的事,我可能讲的没他们好,也没有他们详细,另外,现在的路由器已经是很成熟的产品了,除非有特别的突出点,不然其实基本都很累死,各种测试软件什么的,都已经很多了,具体的数据值,对普通消费者,并没有多大的做用。
       那么,我们就到此结束了?
       NO,NO,NO!
       今天,我来带大家看一下硬件部分,我想很多路由测评,都是通过软件,或者使用来测评。这次寻找其他的角度,来了解下手中这颗路由器。

【拆机】:硬件测评第一步,拆机。

360社区

360社区

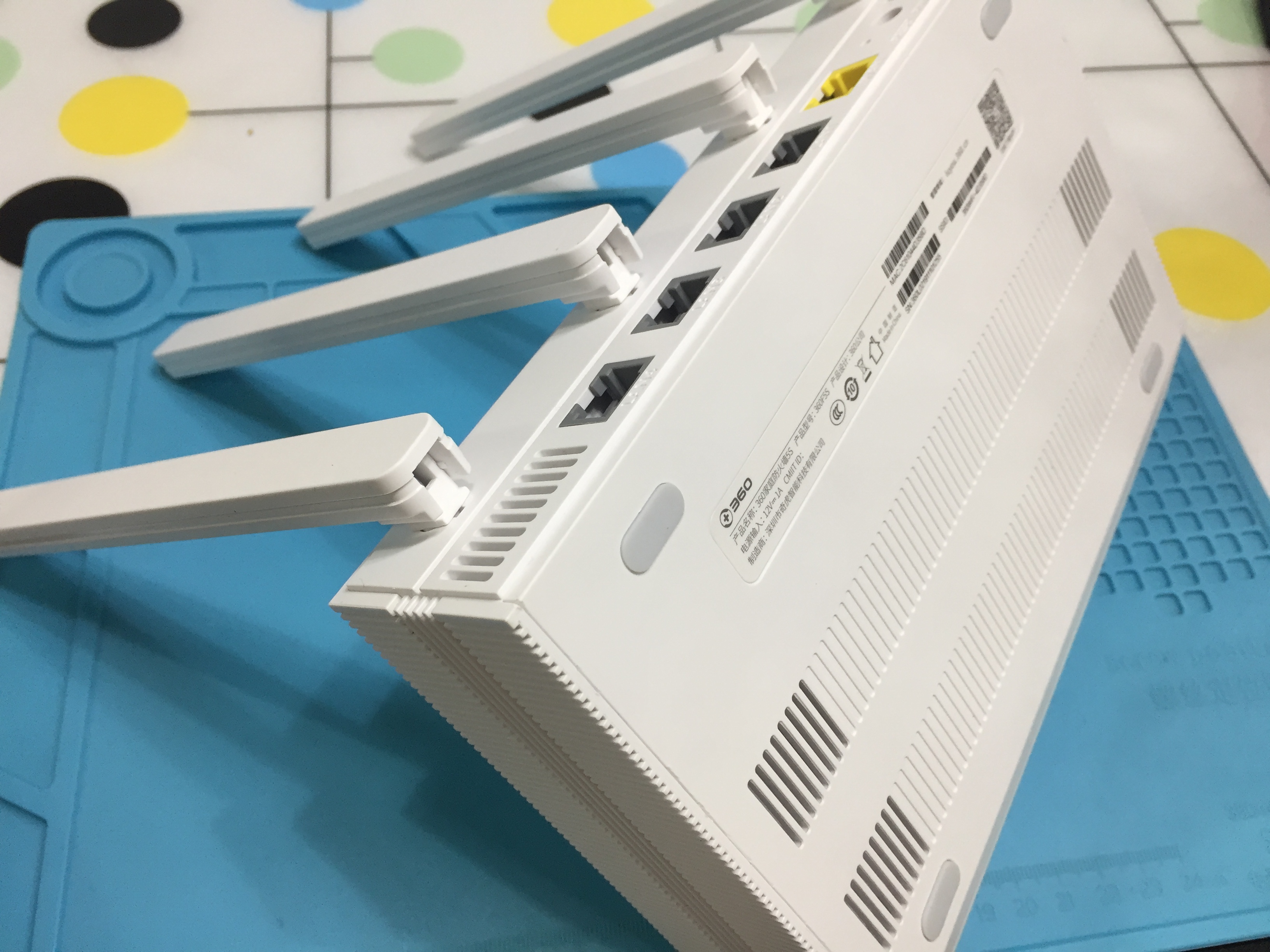

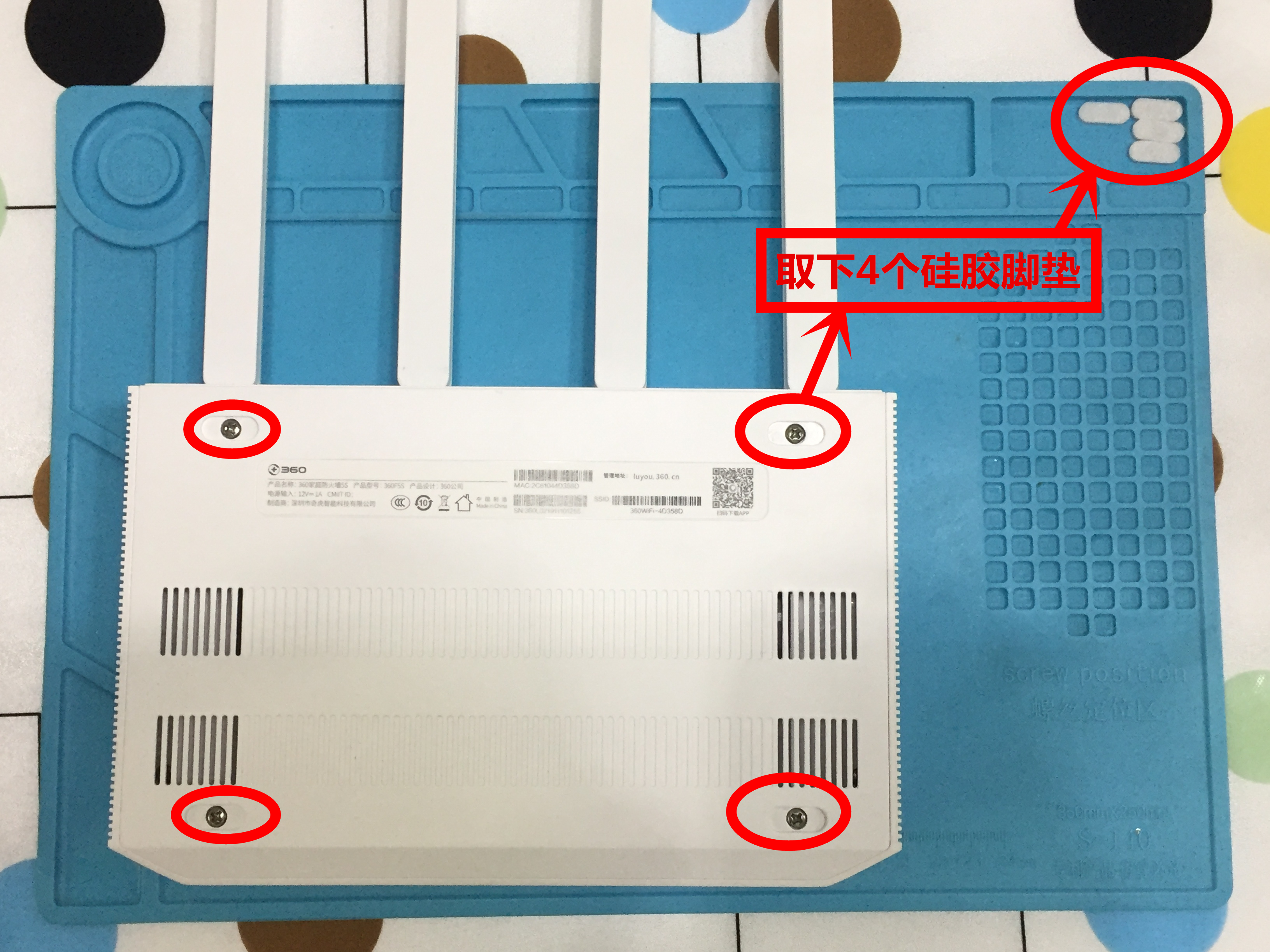

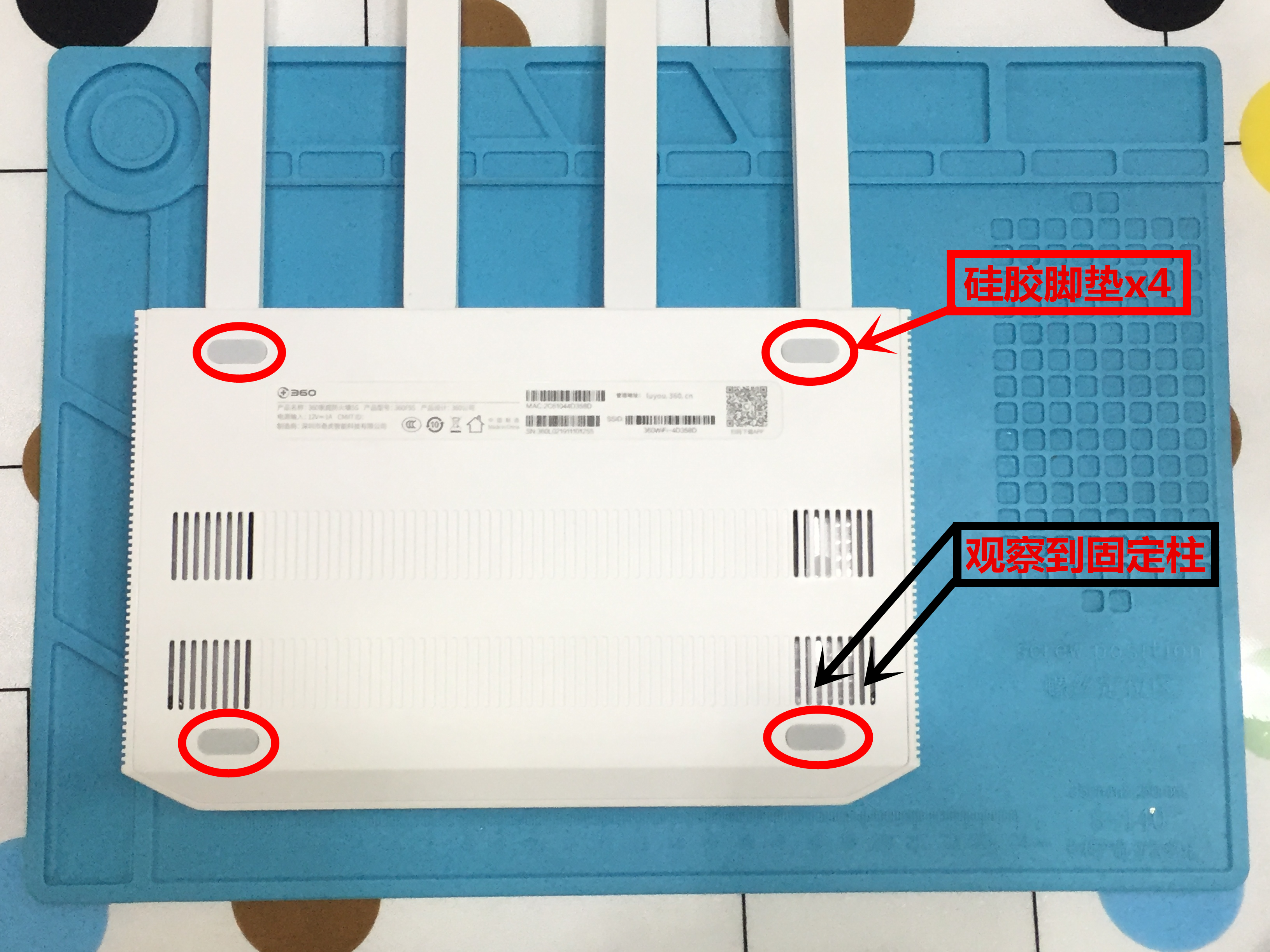

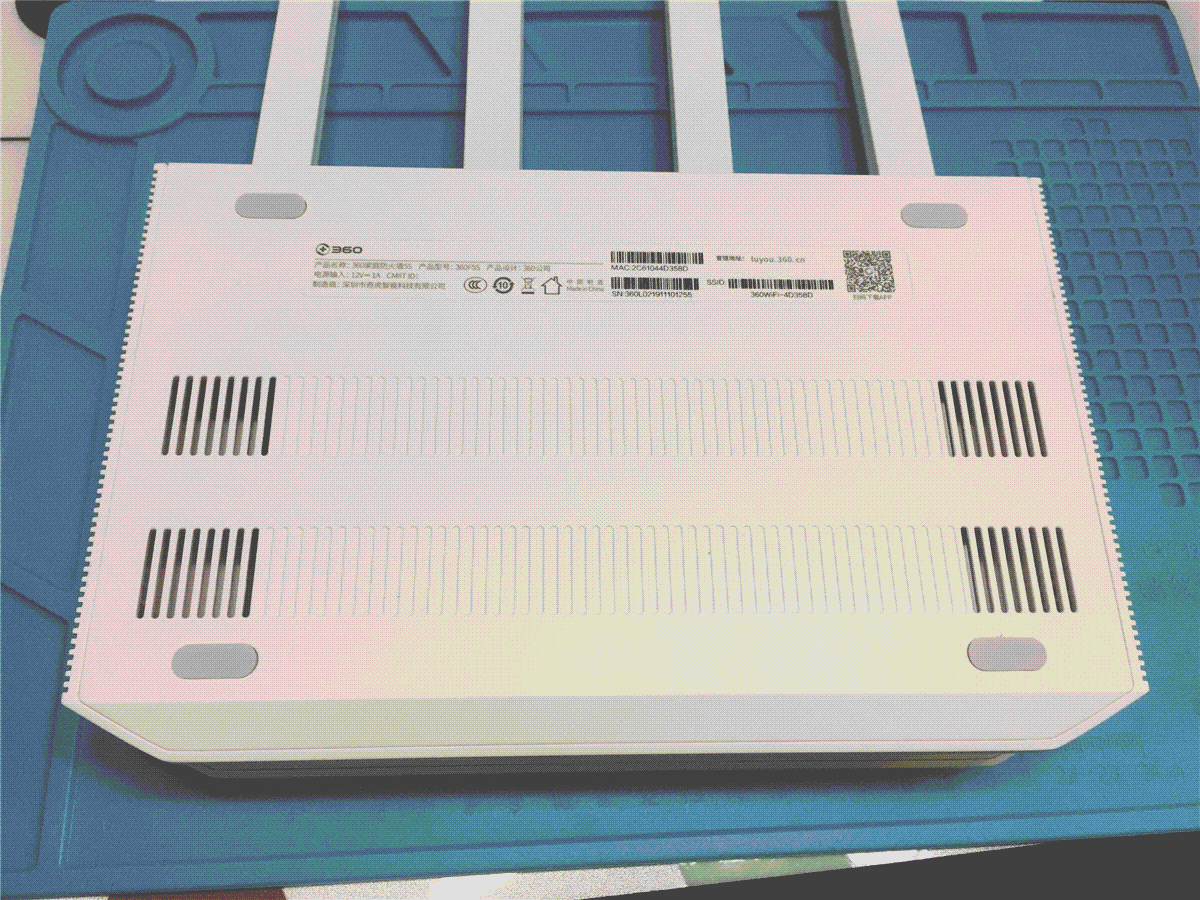

       首先,我们仔细观察了一下机身整体,并未看到有任何在外部的螺丝。但是,如果我们仔细观察,可以通过散热孔看到在底部四个脚垫位置,内部是由固定柱的,由此可以判断在四个脚垫下面应该隐藏有螺丝。

360社区

360社区

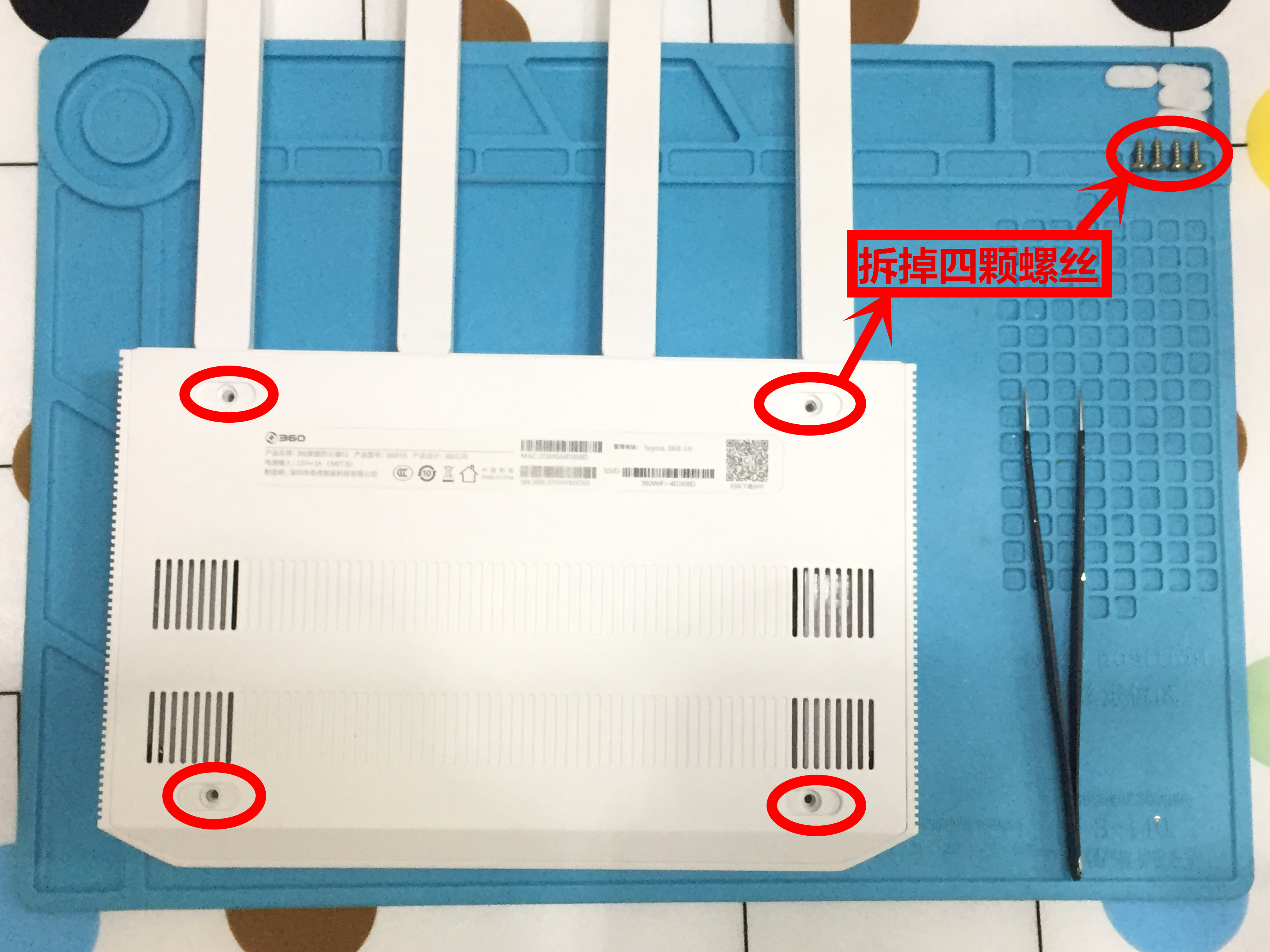

       取下四个脚垫,四颗固定螺丝果然暴露了出来。

360社区

360社区
       果断取下四颗螺丝钉,继续找了一圈,已经没有其他的固定螺丝了,但是底盖,还是很难拿下来,我估摸着,应该用卡扣固定住了。

360社区

360社区
       几经努力,终于把底盖给拆下来了,才下来之后,我们可以看到,底盖一周密布着很多的卡扣,导致拆的时候比较困难,一不小心就会把卡扣弄断的,不过细心点,就可以完美取下来的,不过需要点力气和技巧。

360社区

360社区

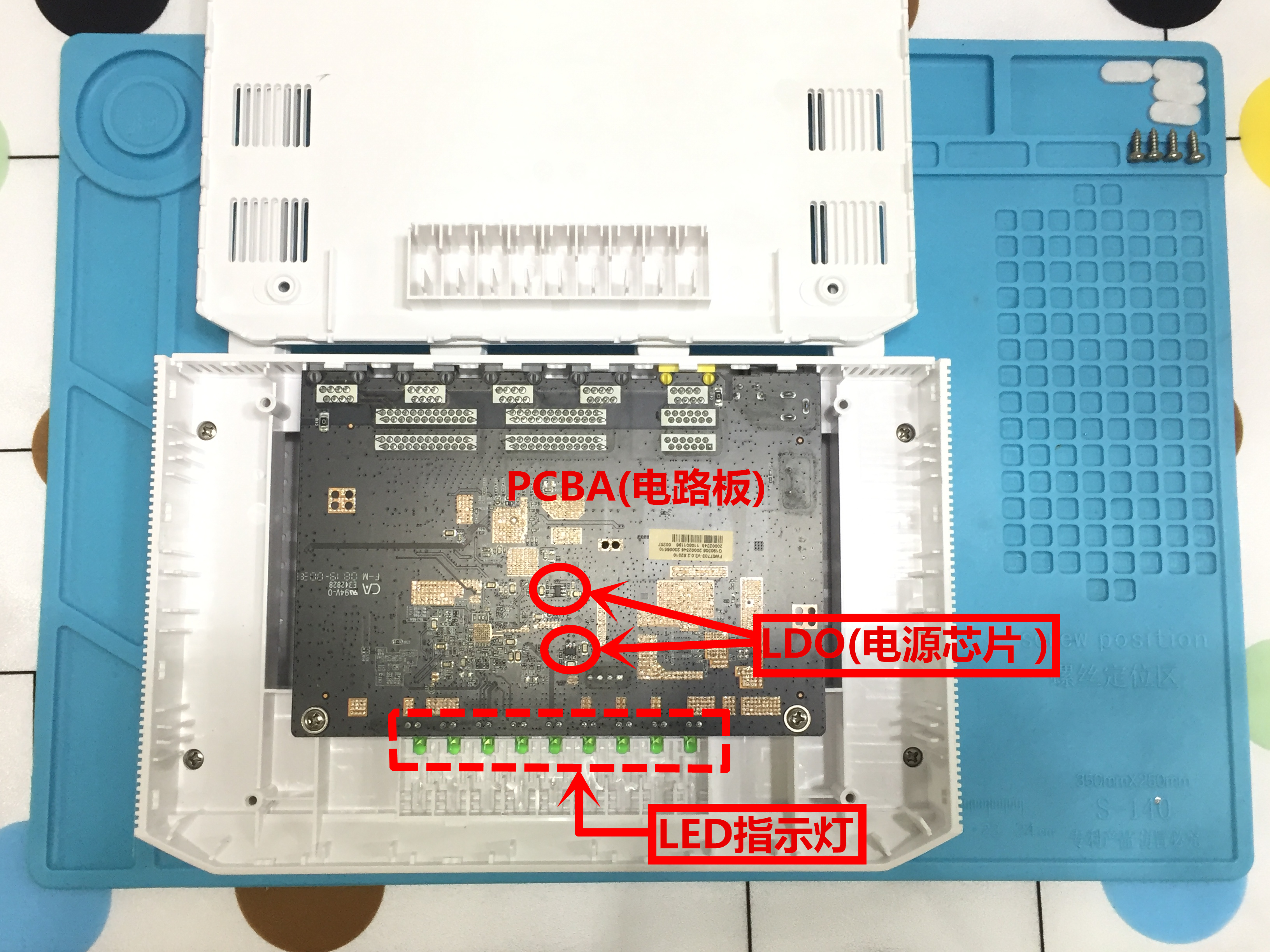

       打开背盖,我们直接可以看到一块PCBA(电路板),也是电路板的Bottom(地面)层,底层没有什么器件,观察发现只有两颗LDO和阻容件。另外,我们还可以看到的是突出来的LED指示灯。
       同时,我们可以看到线路板还是比较小的,相对于外壳来讲,这样有一个好处就是很容易散热,对整体性能会有一定的好处。

360社区

360社区

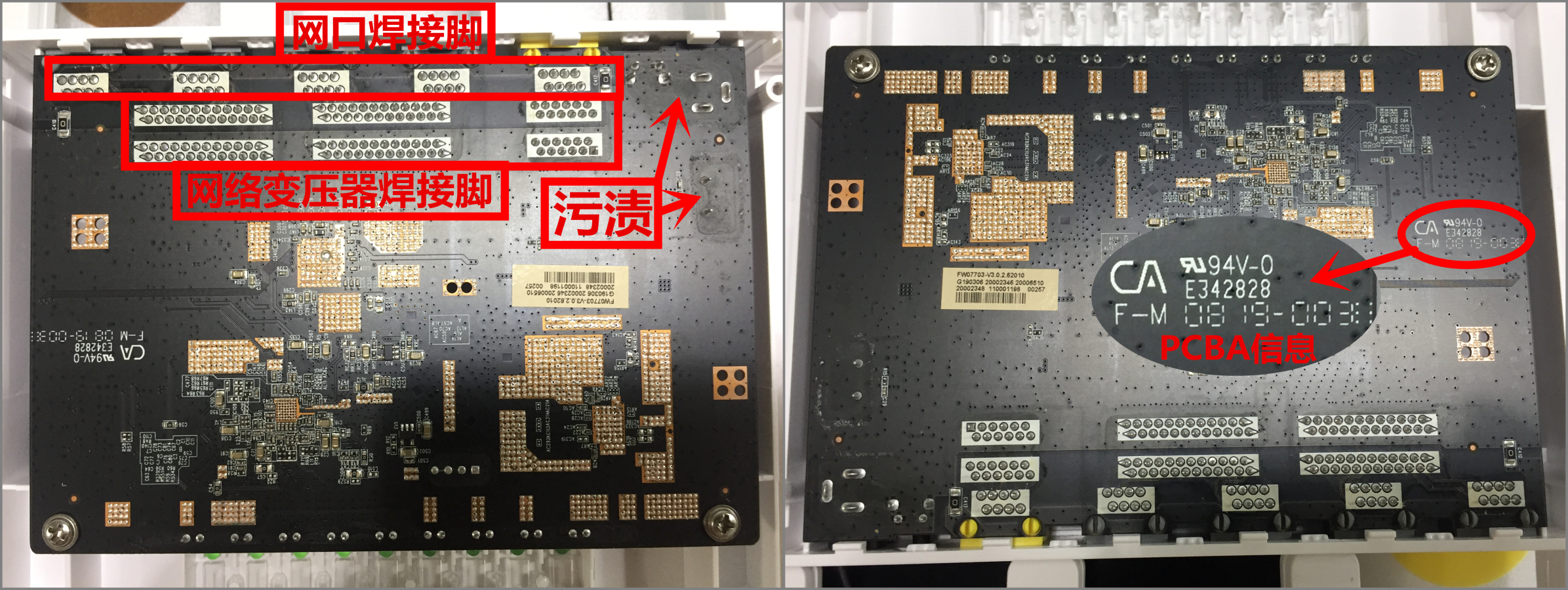

       放大PCBA线路板,我们可以看到其他信息,5个网口的焊接脚,还有3颗两种规格的网络变压器焊接脚(等下,我们看Top层就可以看到网络变压器)。
       另外一个要说明的是在PCB上会有丝印描述一些PCB的信息:例如CA应该是生产厂商信息,(RU)是一个认证标识,94V-0代表的是防火等级。
       在左边图中,我们可以看到,在焊接脚周围都有污渍存在,这个产生的原因,是在PCB加工成PCBA的时候,有一个流程叫做波峰焊,这个操作步骤会产生这些污渍,但是在此步骤之后,一般的SMT工厂都会进行洗版,去除掉这些污渍。很明显,这个步骤,在这款产品上并没有,可以怀疑是工厂偷工减料,也可以说是节省成本,不过不影响使用,反正有外壳,99%的人是看不到这些东西的,所以也就无所谓了。

360社区

360社区

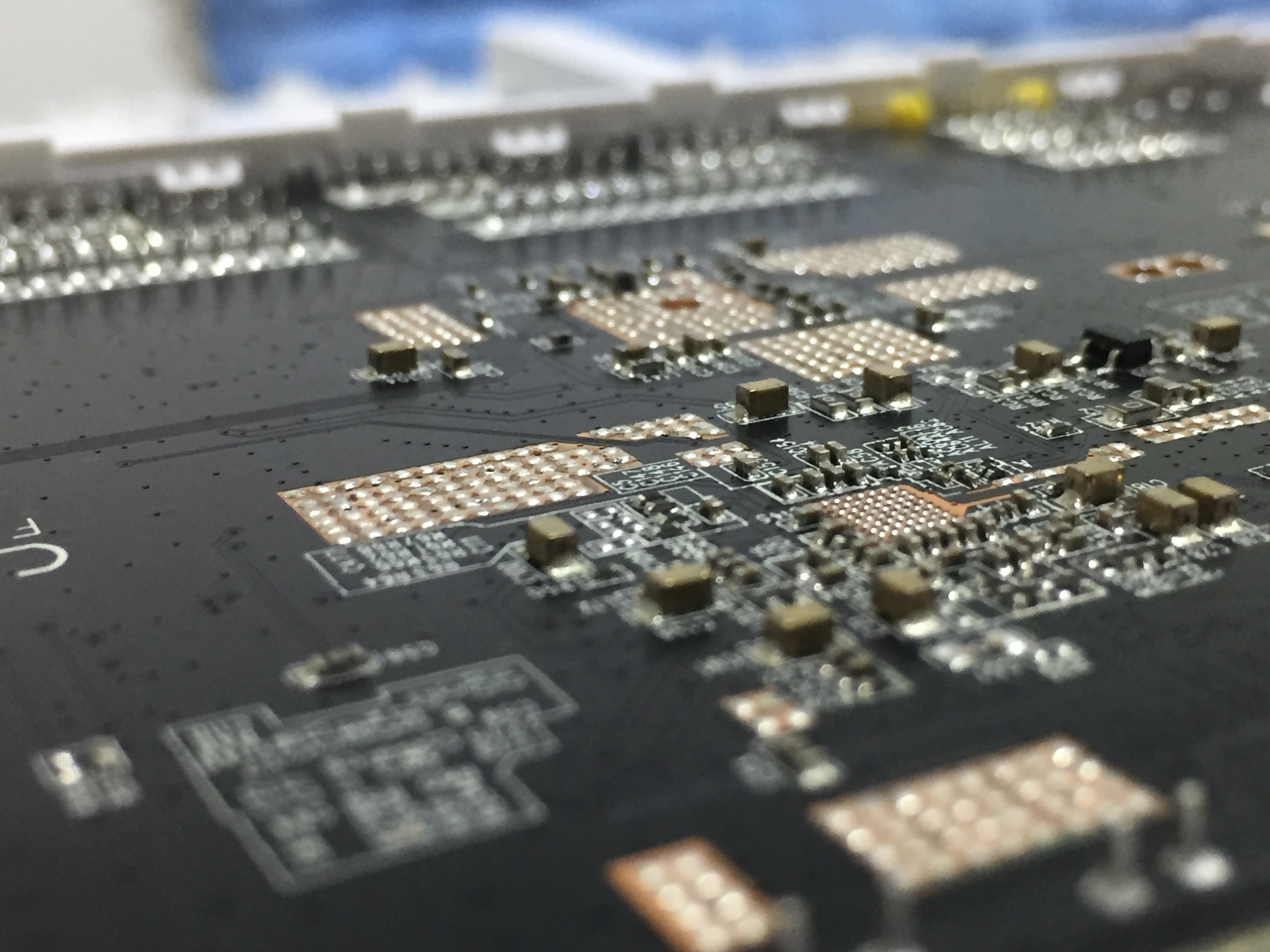

       来张所谓的艺术拍,有点微缩的感觉,这样来看的话,电路板的魅力展露无余啊。

360社区

360社区

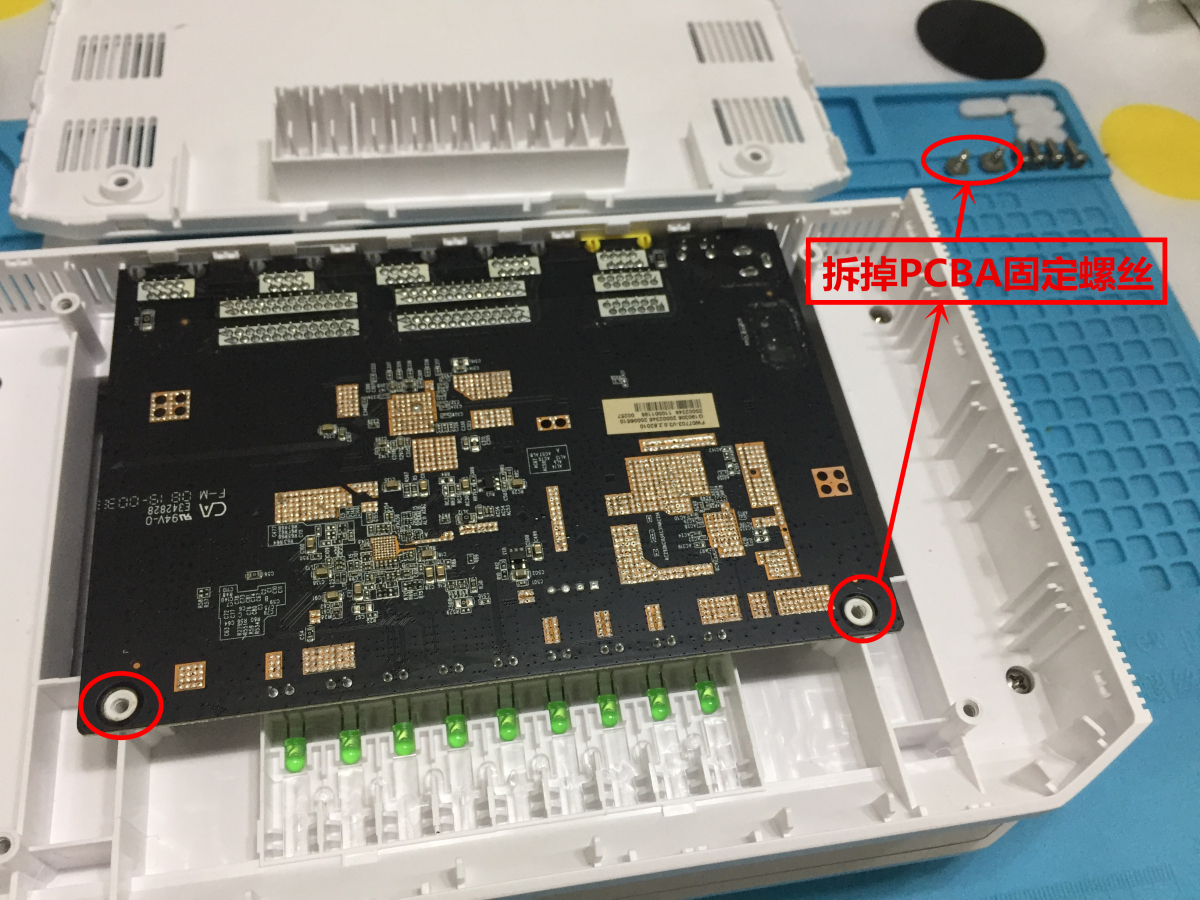

       下面,我来尝试是否可以把线路板取下来,我们拆除固定线路板的两根固定螺丝。

360社区

360社区

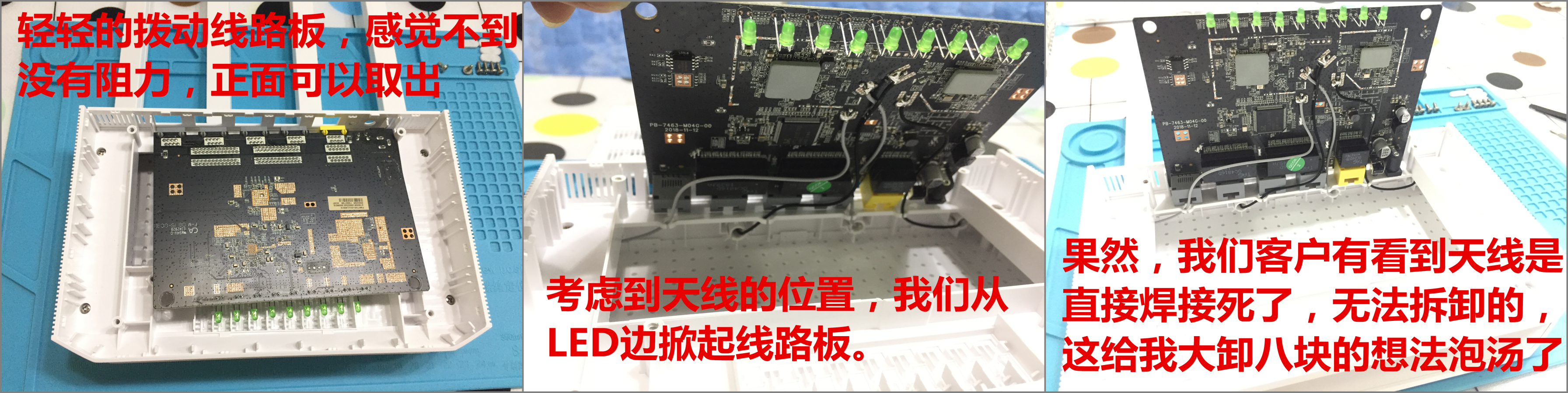

       轻轻掀起线路板,切记要从LED边开始掀,因为,对边有4根WIFI天线,而且是用焊接的方式直接固定死的,并且,天线是无法拆卸的,所以,我们后面也只能在链接天线的情况下来,观察硬件情况了。

360社区

360社区

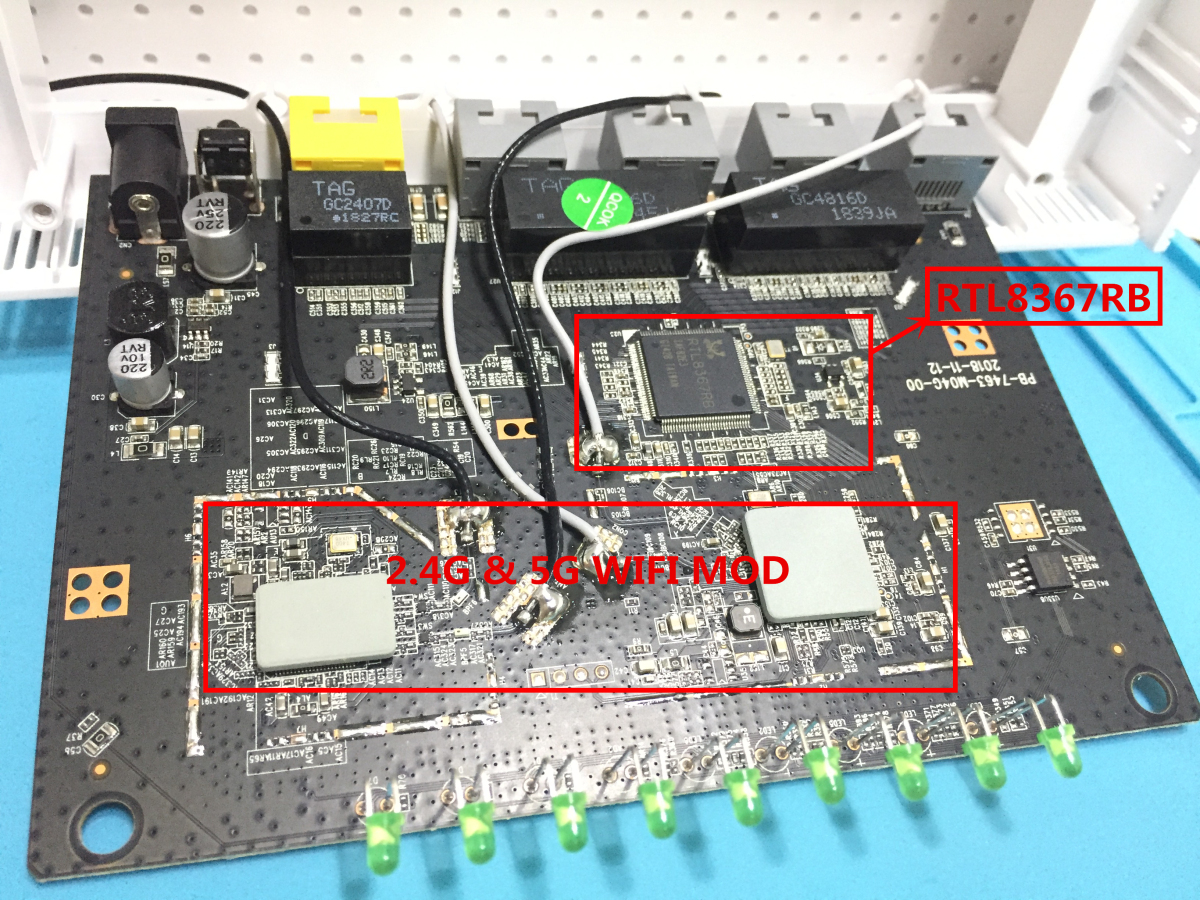

       我们来张Top层的线路板照片吧,从图中,我们看到,并没有多少器件,主要只有三大块:1. REALTEK瑞昱 RTL8367RB-CG千兆以太网交换机方案芯片;2、3.由于被散热石墨遮蔽了型号,为了不破坏散热性能所以我没有办法获取,只知道是2.4G和5G的MOD。
       这样的话,那我们就来集中说一说RTL8367RB吧: 5口集成千兆PHY的片子,还有2个GMI的管理口,可以升级做ROUTER;批量价格应该可以控制在10元RMB以内。加上外围电路,可以控制在15RMB。

360社区

360社区

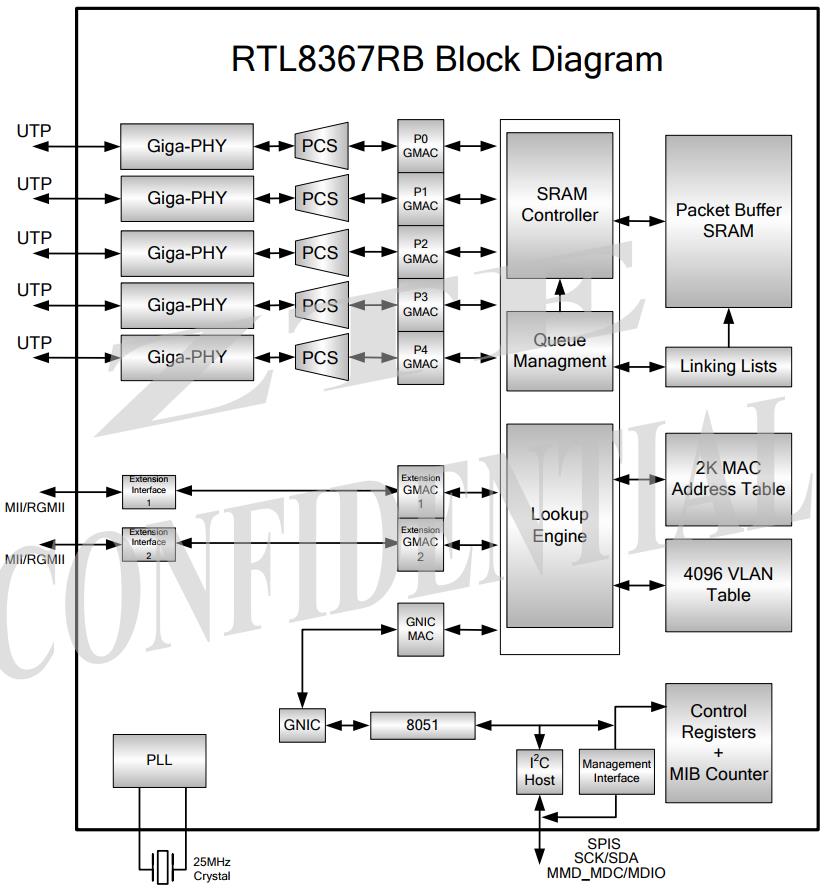

       懂得设计的小伙伴,可以看一下上面的RTL8367RB Block Diagram,工作原理就一目了然了。因为是开源的芯片,所有设计资料网上都很全,如果喜欢DIY的小朋友,其实可以做很多事情的。

360社区

360社区

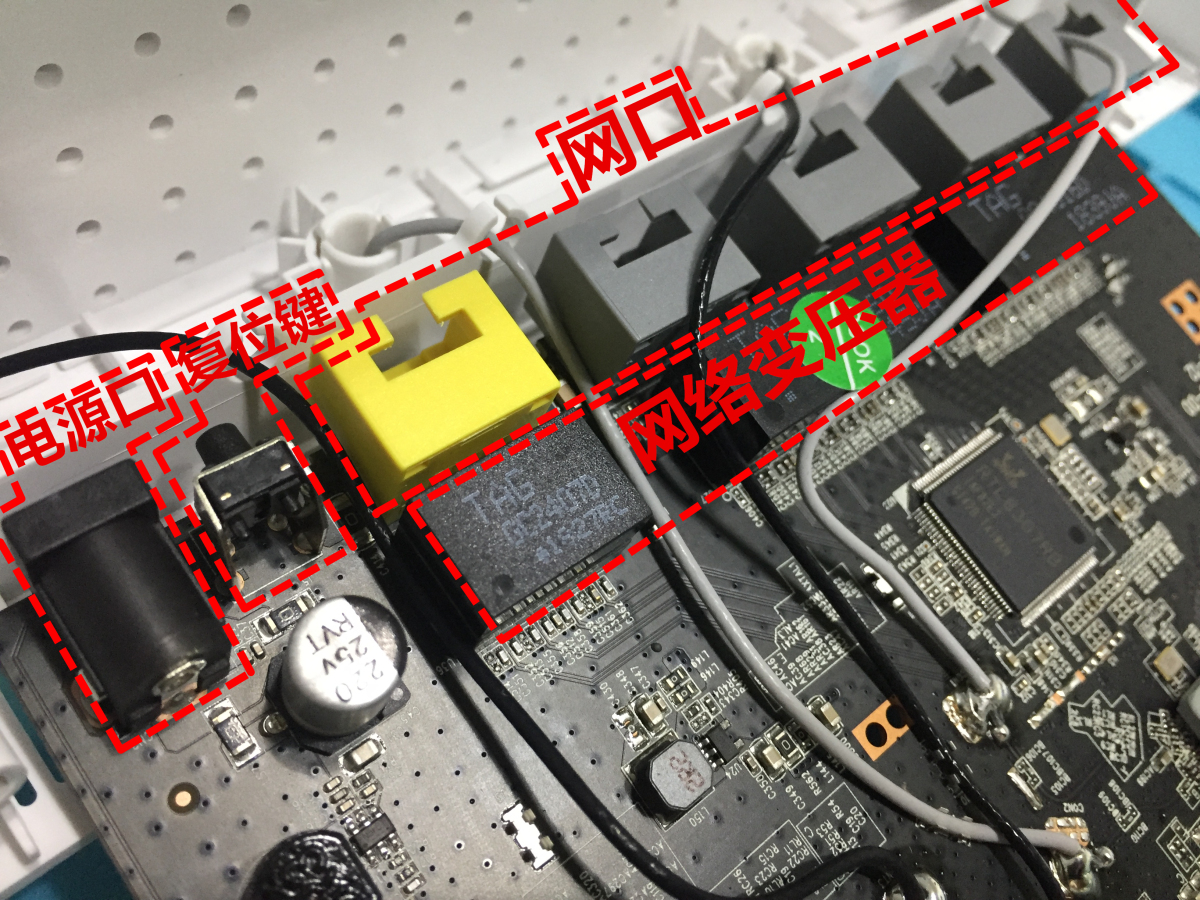

       我们可以从细节图中看到更多的东西:电源插座,复位按键,网口,网络变压器等。

360社区

360社区

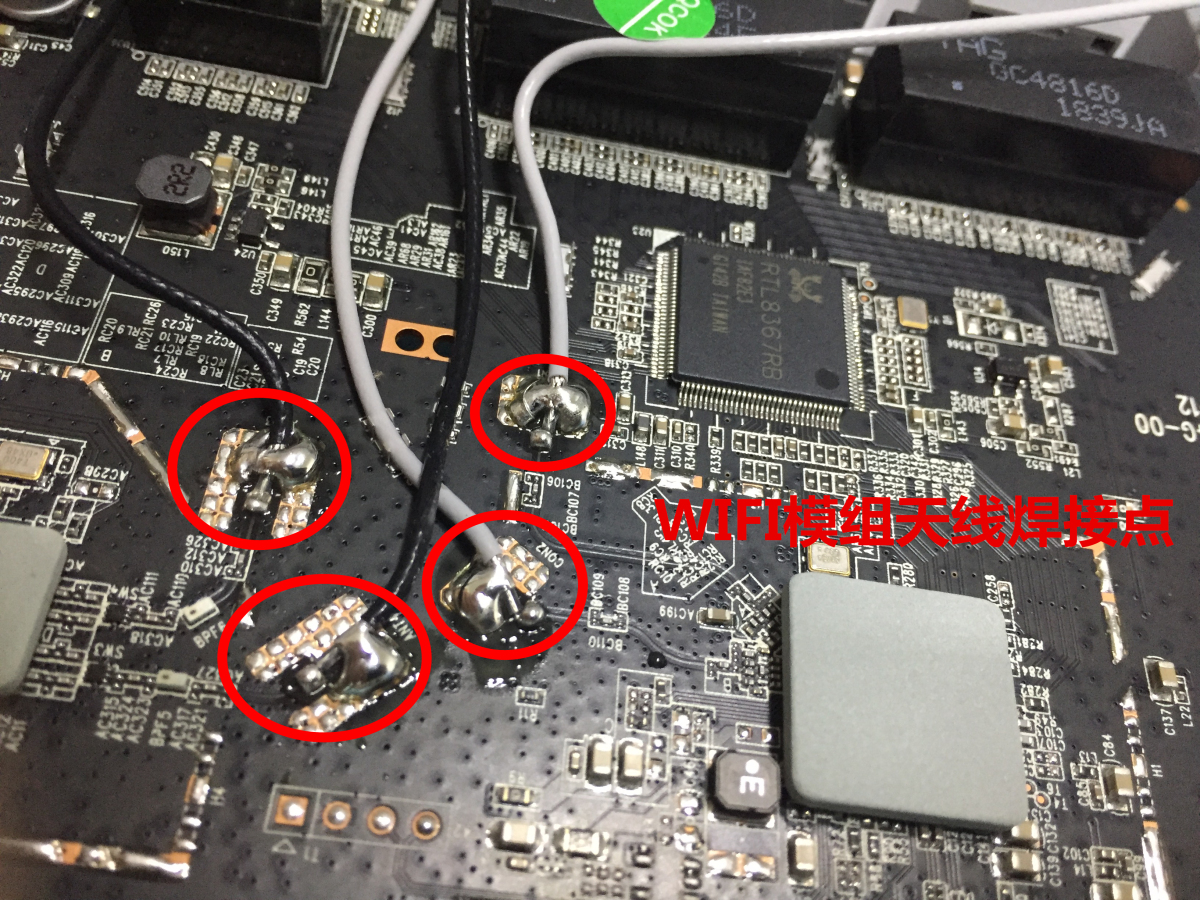

       再来看一下其他细节,我们可以看到四根天线的焊接点,从焊接的情况我们可以轻易的看出,天线连接是人工手焊的,焊接点处理的比较粗糙,有待提升。

360社区

360社区
       我们继续来看整个布局,相对来说还是比较合理。

360社区

360社区

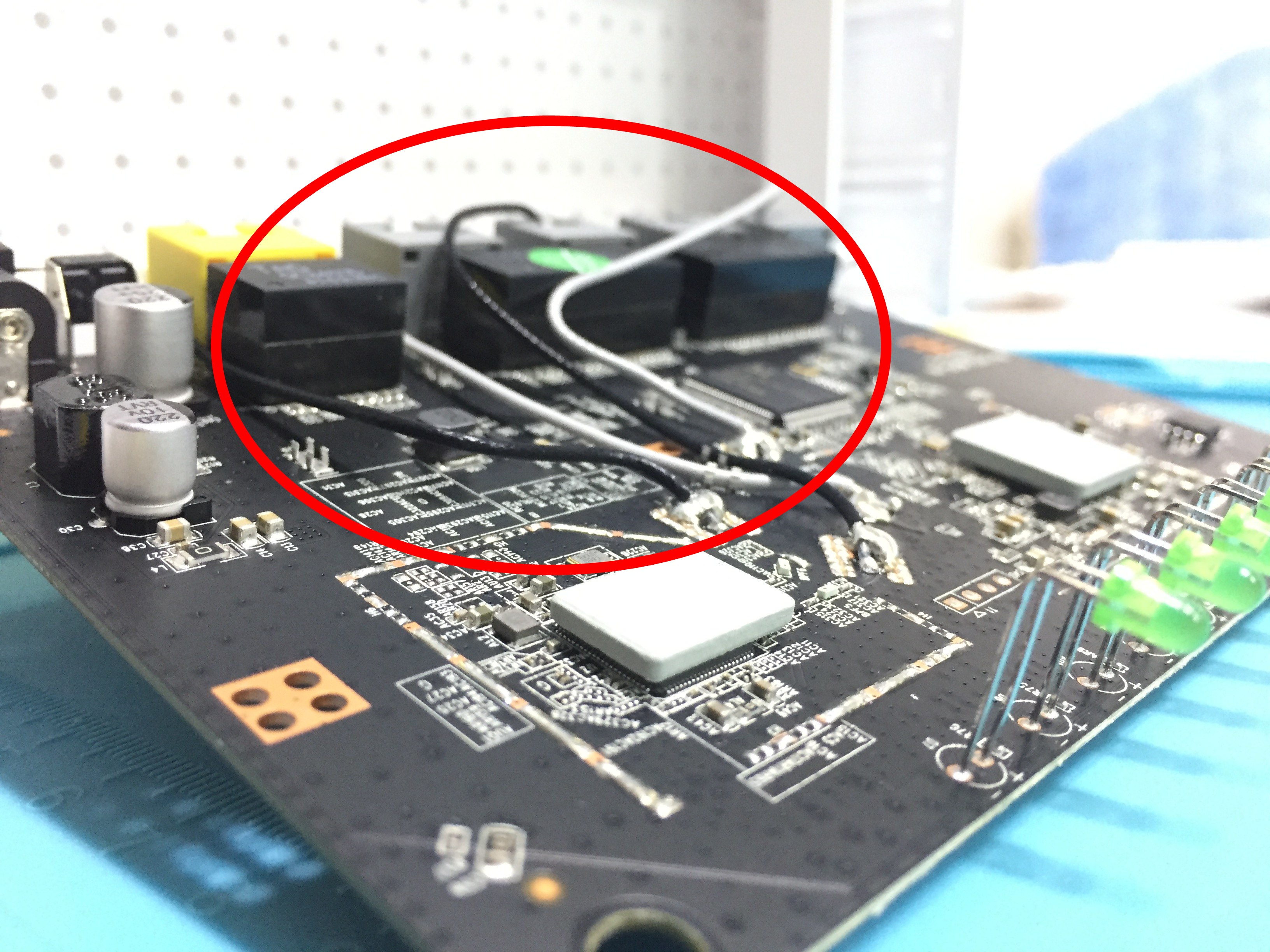

       但是,我们从这张图还是可以明显看到WIFI天线的布局,还是有待优化的,我们可以看到4根WIFI天线最终排布还是比较混乱的,先不考虑是否有干扰,单单是这样的分部,就不是很美观啊。

360社区

360社区
       我们可以仔细看一下三个主要IC的Layout布局,其中前两个WIFI芯片,周围还留有屏蔽罩的焊接点,但是并没有加上屏蔽罩,如果加上,我觉得无论是对干扰的屏蔽,还是对散热,都会有更好的效果。

360社区

360社区

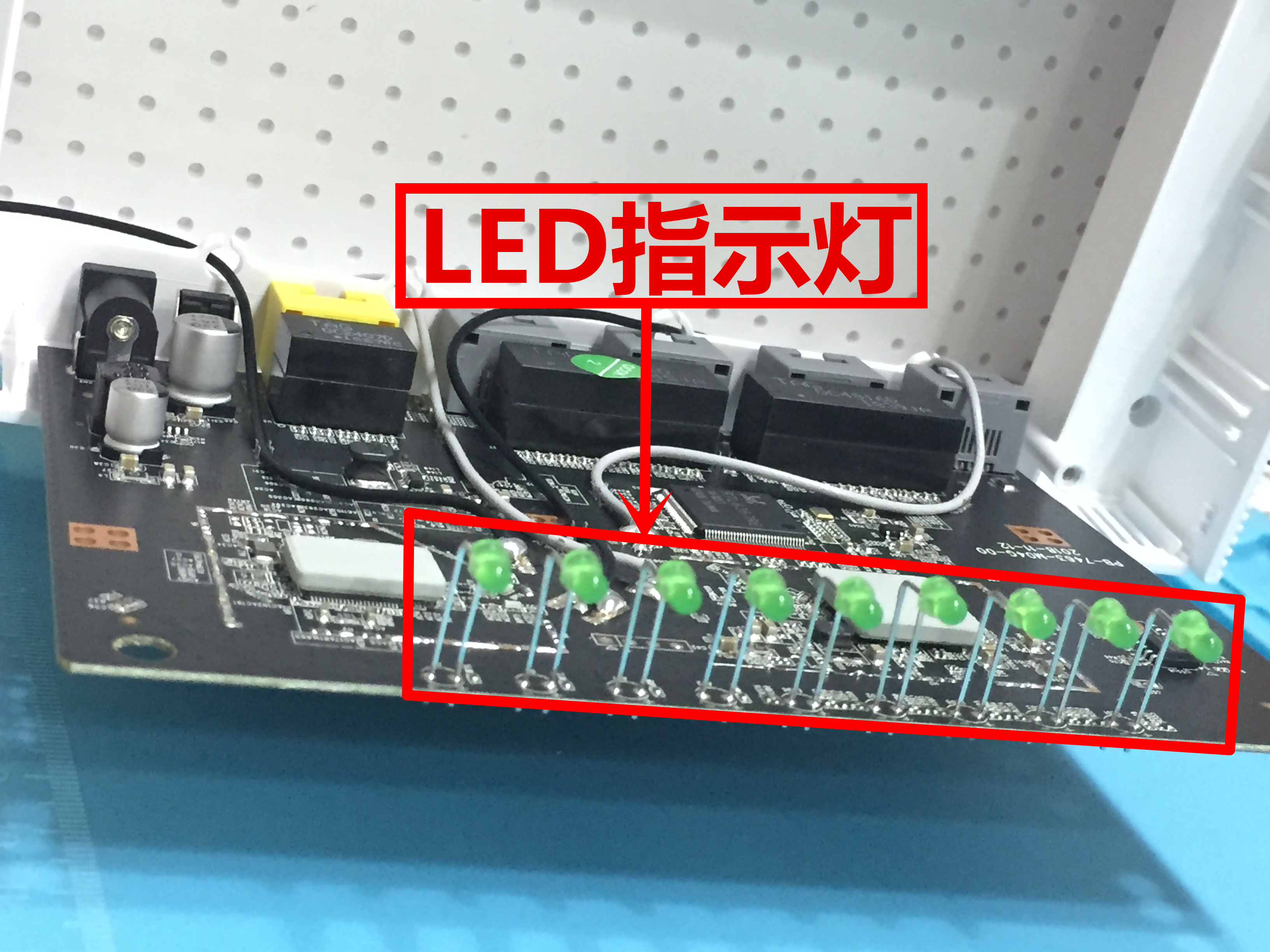

       继续看,我们可以看到LED只是灯,也就是普通的绿发绿的发光二极管,这个的价格大概在几分钱一颗。

360社区

360社区

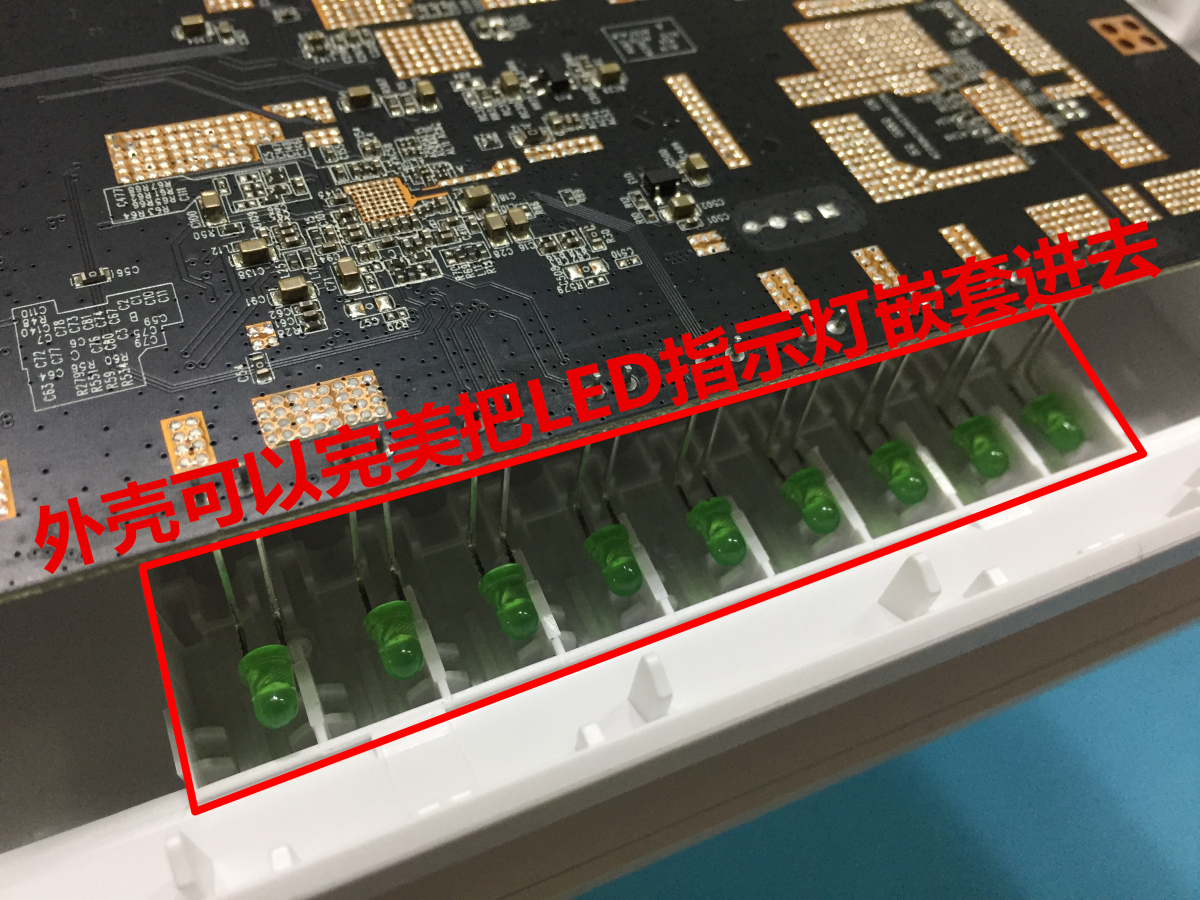

       从这幅图,我们可以看到,外壳上完美的铸了LED指示灯防止槽,可以完美的吧LED嵌套在里面。

360社区

360社区

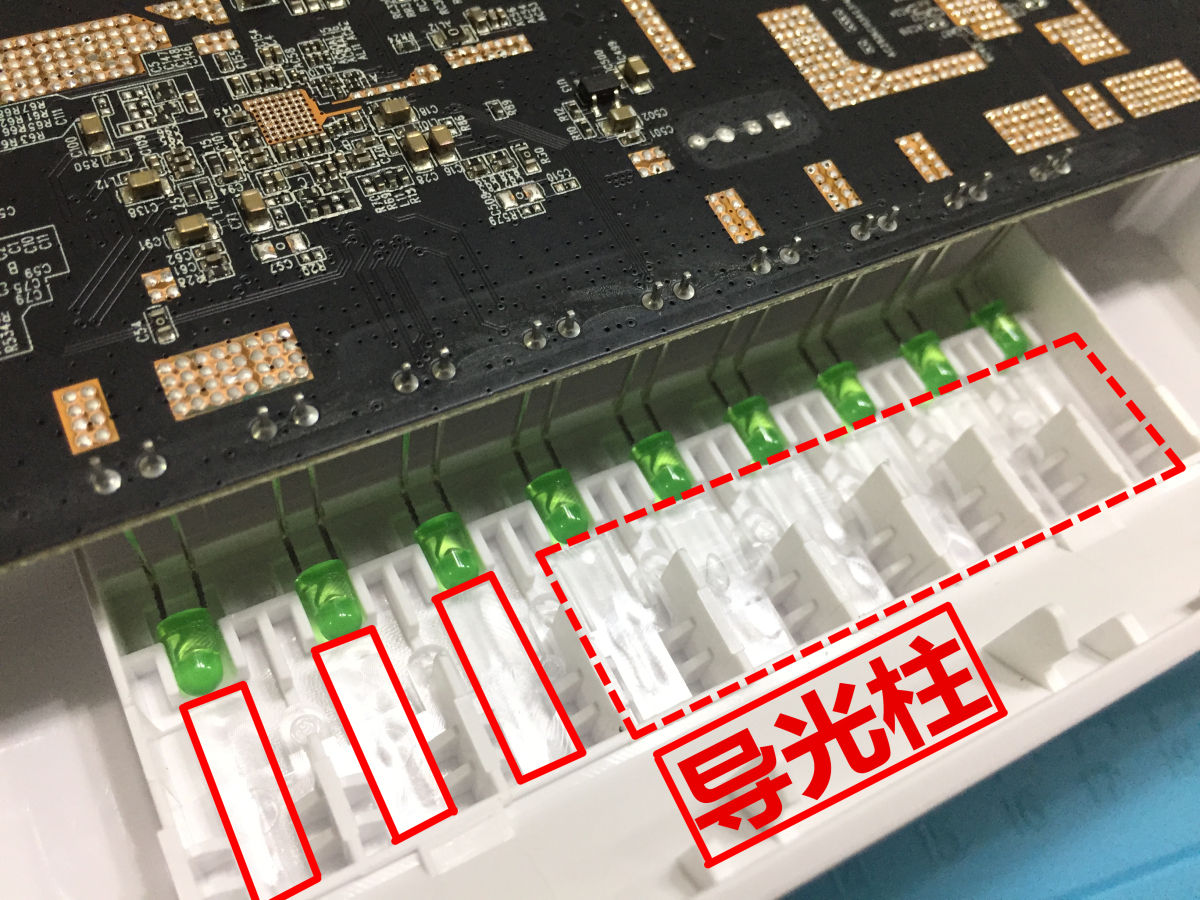

       在每个LED指示灯卡槽内还遍布了9个导光柱,主要的作用,就是将LED的光传到到壳体之上,以保证指示的效果。

360社区

360社区

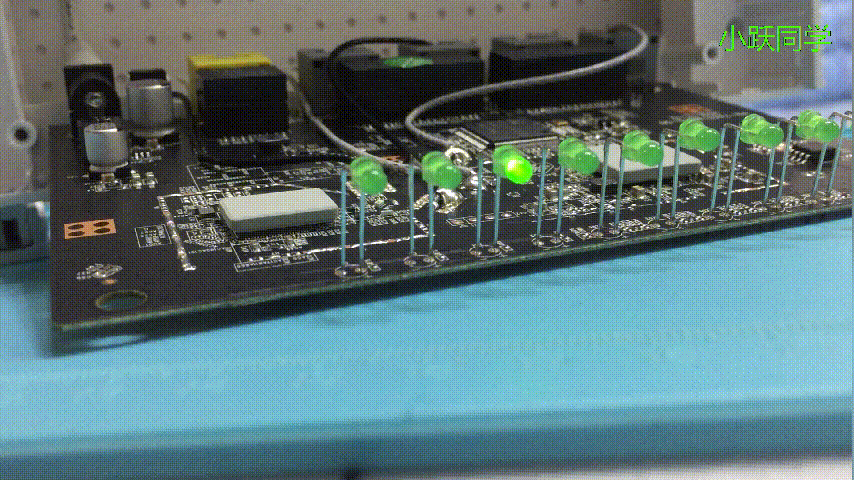

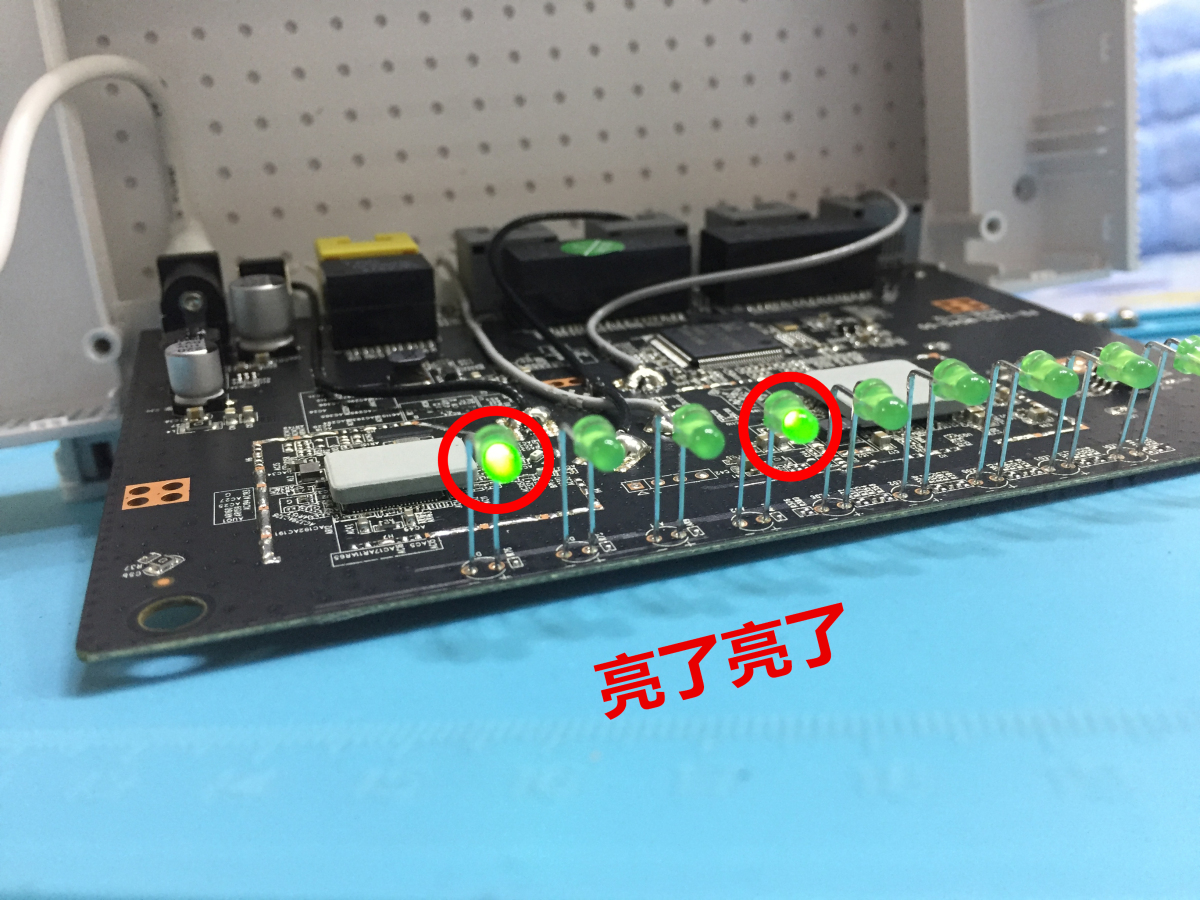

       在拆开的情况下,我来上电试一下,灯正常的亮了,并且在闪烁。

360社区

360社区
       OK,正常的指示灯闪烁状态。

360社区

360社区

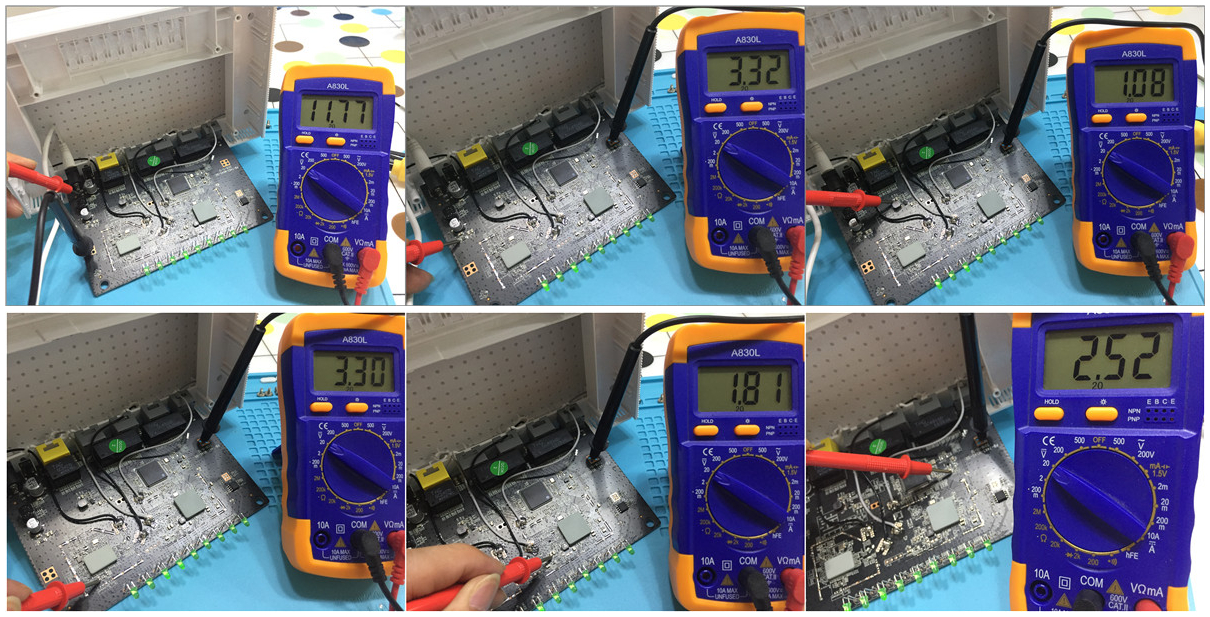

       测试几个正确状态下的电压点,以便有需要的小伙伴参考。

       硬件部分基本给大家介绍到这里了,下面我们来把拆开的机器装回去,看看我们是否可以完美恢复吧。其实恢复指示拆解的逆向过程,还是比较简单的,我就不在这里过多赘述了。

360社区

360社区
       简单做个动图,记录回复还原过程。

360社区

360社区
       完美回复完成,一点都看不出有拆解过的痕迹。
动图39
       上电,插入网线,指示灯闪烁正常,并没有造成什么意想不到的后果。试了一下,信息也都正常。完美!!今天就到这里了!

总结:(最高五颗★)
       App 使用:★★★★★
       制造工艺:★★★★
       拆机难度:★★★★★
       设计指数:★★★★

       推荐指数:★★★★★★(再多一颗让你骄傲一下!哈哈)
