全网首拆：慧生活·我的智能小助手

本帖最后由張加跃于 2019-7-15 00:59 编辑
   随着科技的不断发展，人工智能越来越普及，各种各样越来越多的智能硬件设备不断的走进了人类的生活，进入了千家万户。然而伴随这智能设备的普及，原有的控制控制方式以及不足以满足现有智能设备与人交互控制的需求。伴随着这一现象的出现，智能控制终端应允而生；经过这几年的摸索，智能音箱毫无疑问的成为了大部分智能硬件设备的控制云台，以及人机交互中心，语音交流是现在人们主要的交流方式，现在智能音箱能够成为智能语音的替换，有着特殊优越的事物，现在被大家认为它就是进入智能家居的入口。

   今天给大家介绍的，也目前比较主流的智能音箱“360 AI音箱 MAX”。

首先，我们从包装来开始一步步的了解360 AI 音箱 MAX；

正面我们看到白色的包装盒体上的右面2/3部分是音箱的渲染图；右上角部分，是品名“360AI音箱”和应该是型号的“M1”字样；再来，偏右下部分主要介绍了360 AI音箱的几大特色功能与特点：发烧级音质；海量音乐；AI对话；智能控制；蓝牙播放。在后面我们将逐一和大家介绍这些功能特点。不过，在此有一个不得不提的地方，大家不知道有没有发现，这个包装盒的UI布局，有没有点黄金分割比例的意思；如果我没有猜错的的话，从这点可以看出，对于做产品，还是比较用心的。

   从包装盒的的背面，我们可以看到音箱的一些参数说明：
   产品名称：360 AI音箱
   产品型号：360-M1 电源：DC 12V-1.5A
   执行标准：GB8898-2011 GB/T13837-2012 GB17625.1-2012
   等等，下面还有一些厂商说明，就不对赘述了。
   从右下角的条形码可以发现，该设备的制造日期：2019.03.06，可以可看出次设备还是比较新的。另外，我们还可以发现一些许可信息。

在包装盒的左侧和右侧，我们分别可以看到一些简单的功能功能介绍，以及服务内容和技能介绍，从宣传图中，可以发现，360 AI音箱具有丰富的内容信息以及技术服务功能。

长方体的外观，通体黑色的机身，顶部为功能区；前面板为网状面板。

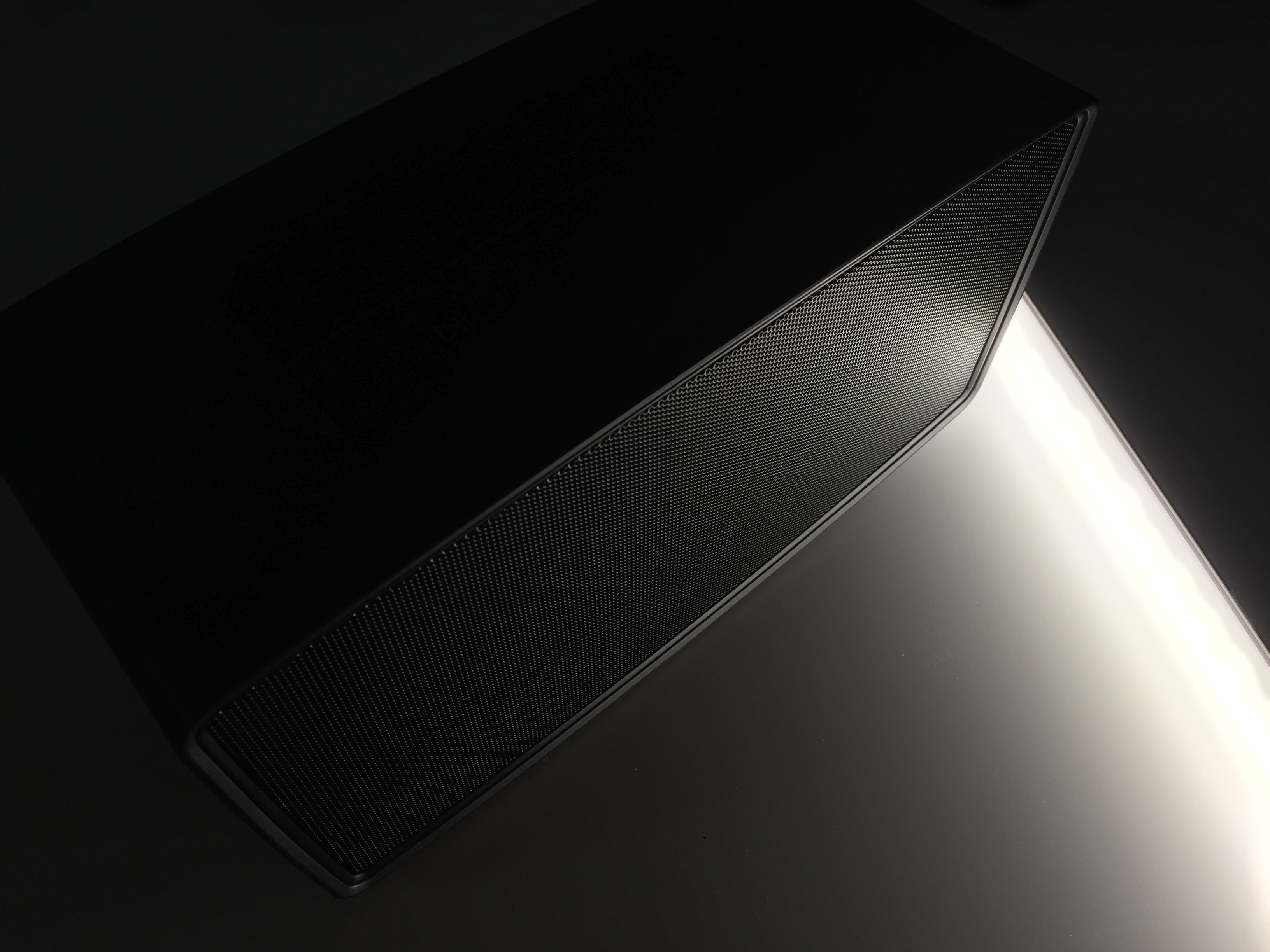

换一个角度，可以更加清晰的看到网状前面板；仔细观察可以发现网状面板是金属材质的，质感特别的像老式的收音机，很有一种复古的感觉。

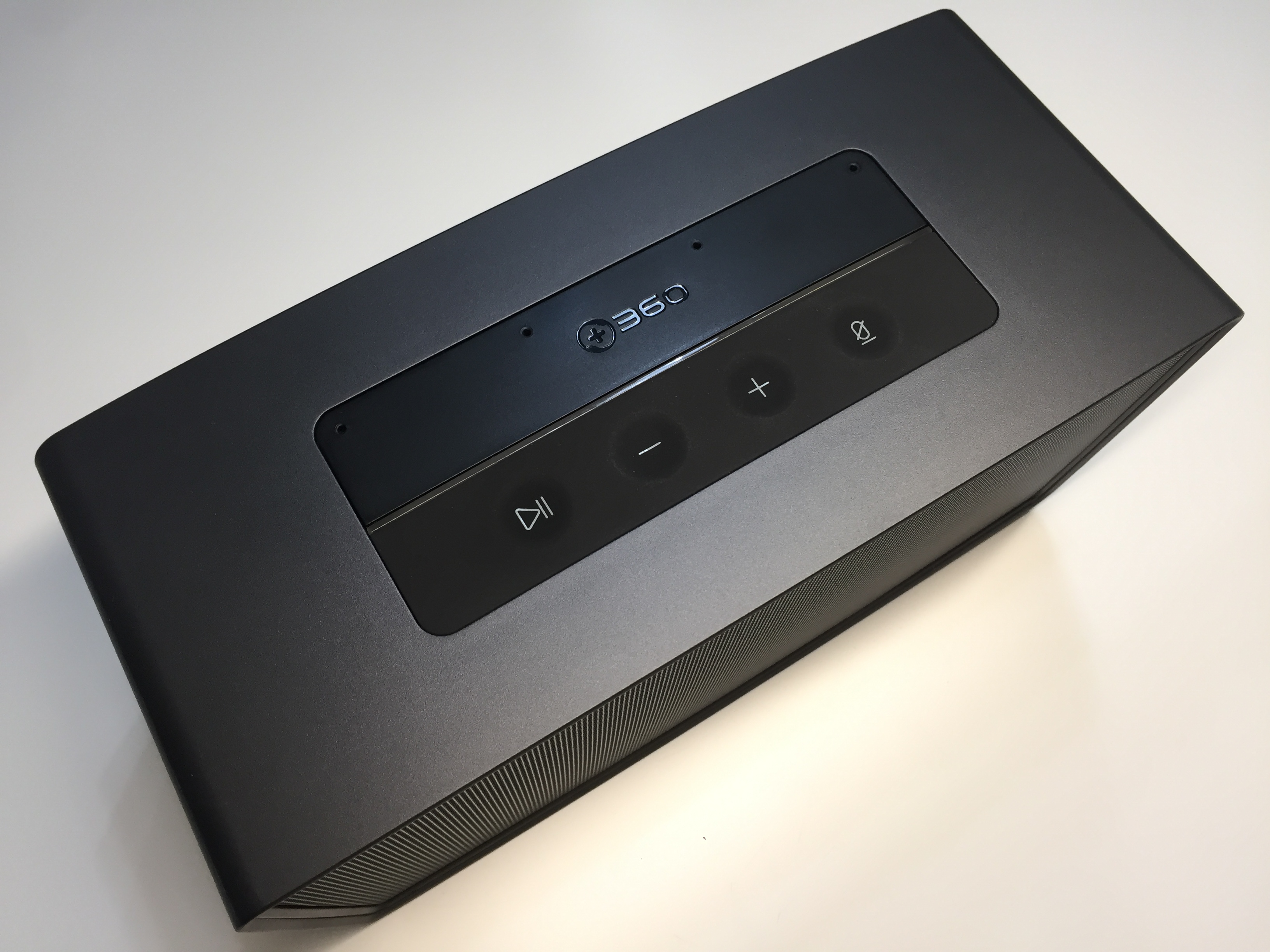

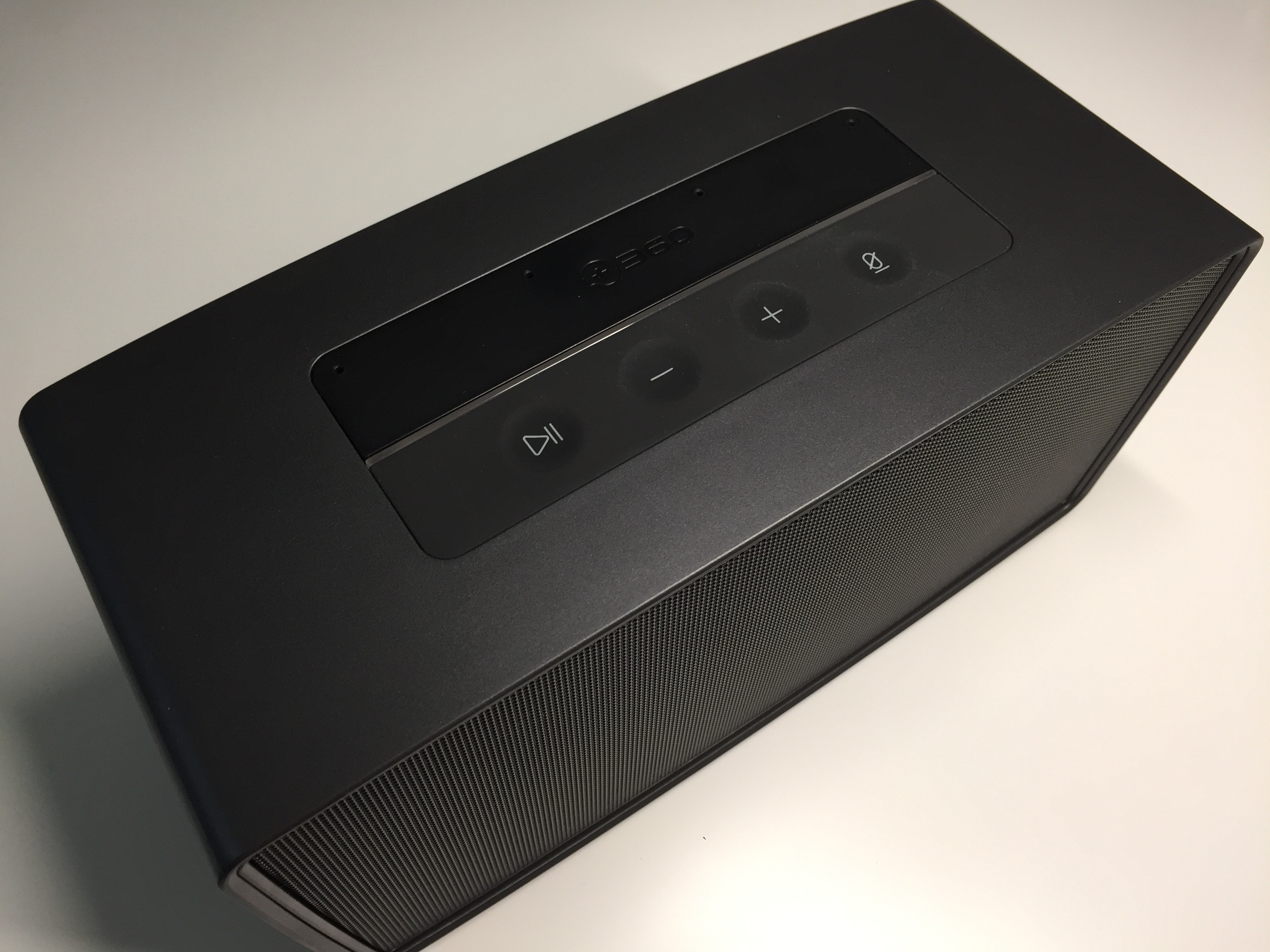

从顶部，我们可以看到影箱的功能区面板，上图中音箱功能区面板，从上向下，分别为：全向麦克风；360Logo；LDE炫彩指示灯；功能按键（暂停/开始，音量+，音量-，麦克风开/关）。

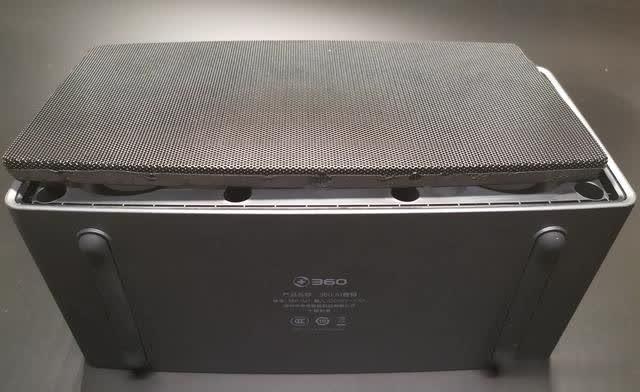

音箱的底部有两个皮质长条脚垫，这样可以更好的使音箱与摆放平面接触，皮质的材料加大了摩擦系数，这样不容易来回来回滑动，并且有很好的保护作用，长条的面积也很大，更好的支撑作用。另外，在底部的正中间，产品Logo以及产品的一些信息，和包装盒上的类似。

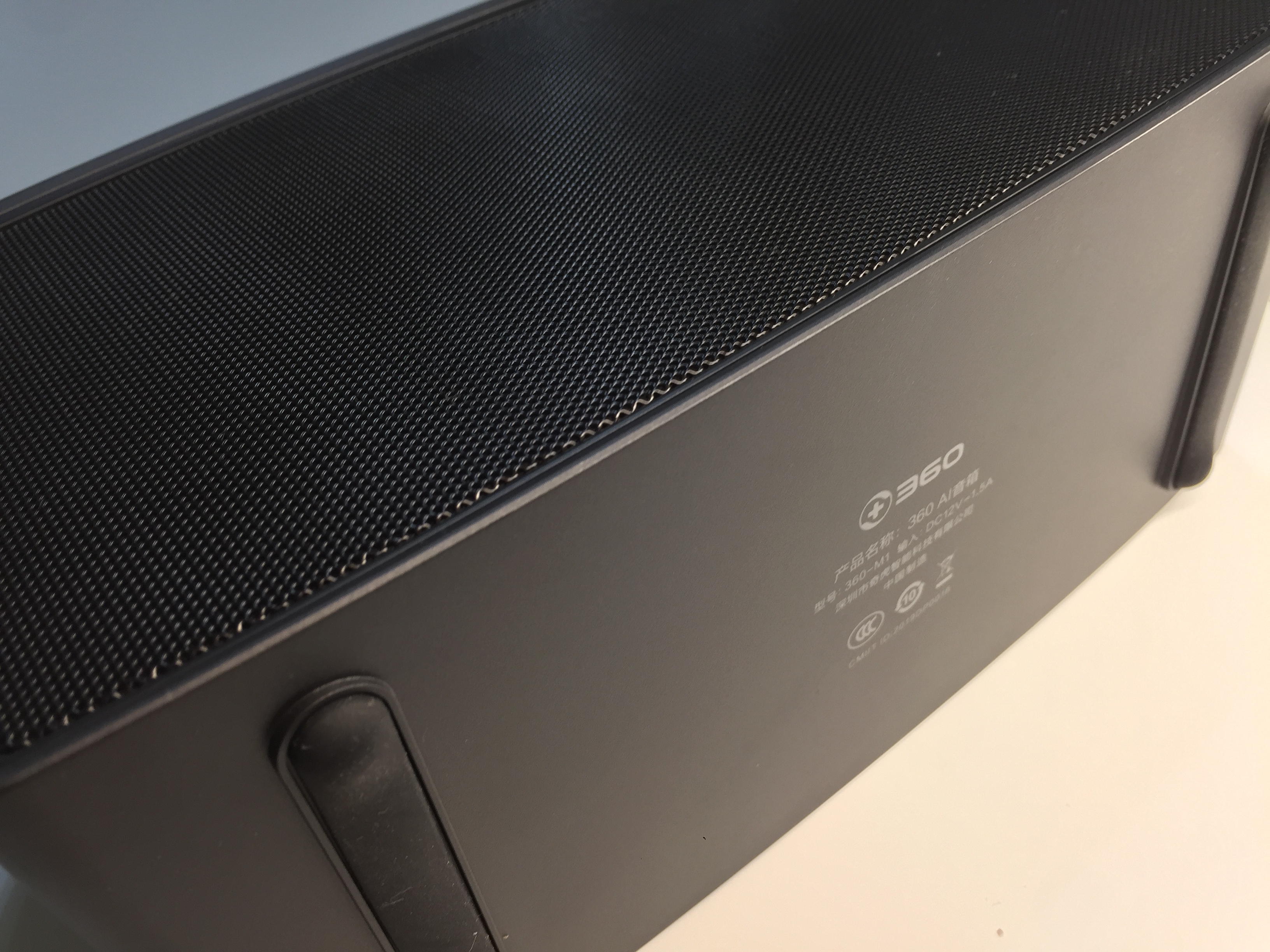

摆正角度，可以更加清楚的看到底部的脚垫和信息内容。

音箱背部是一块比较完整的面板，只有一个电源插口。

同样的，摆正角度，我们可以正价清楚的看到背面面板，只有一个电源插孔，和一张标签。
下面我们可以看一下音响的局部细节图：

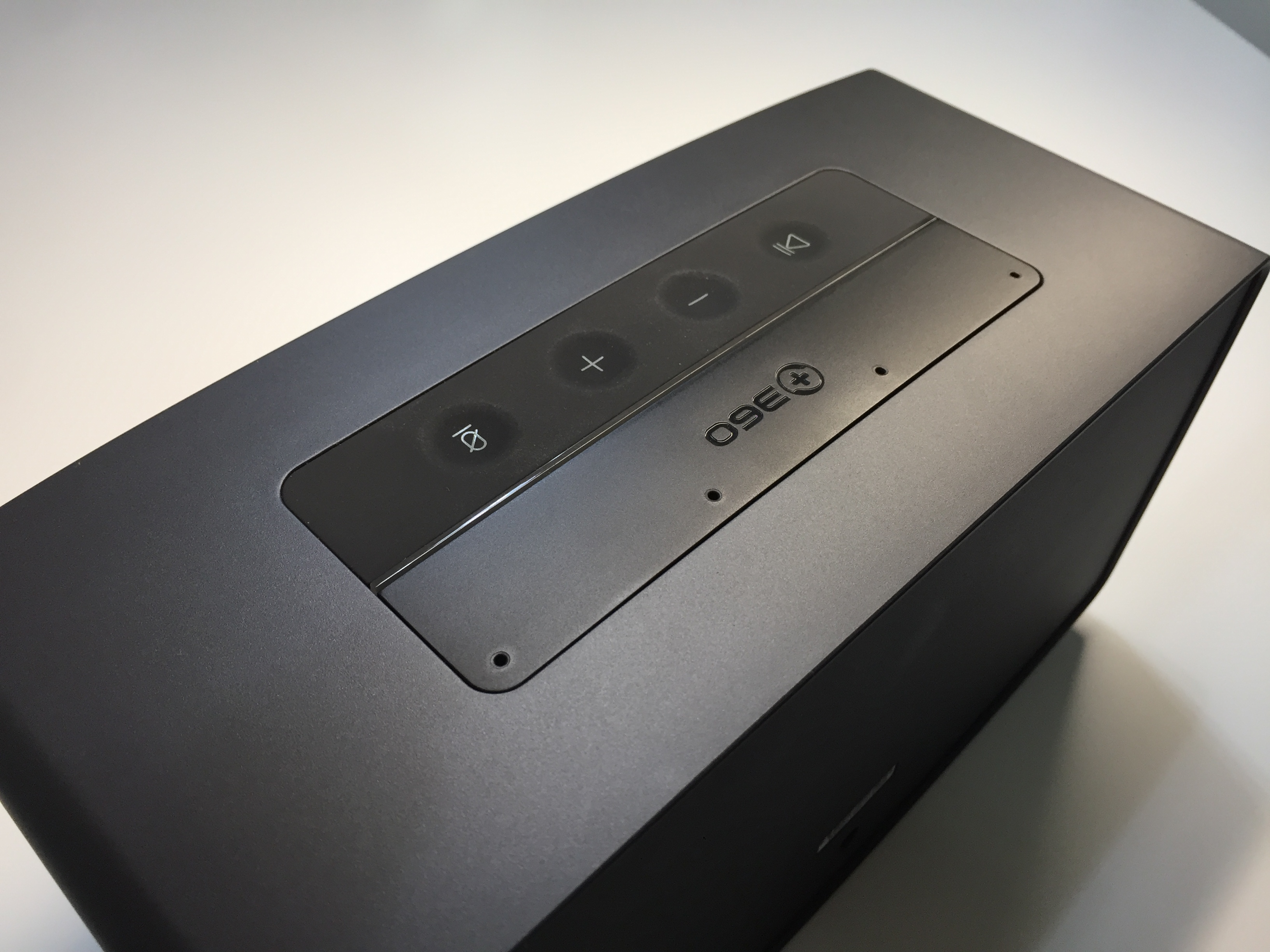

顶部面板，亚光黑承托出音箱高品质的质感。

金属网址前面板，以及底部脚垫形成完美的统一感。

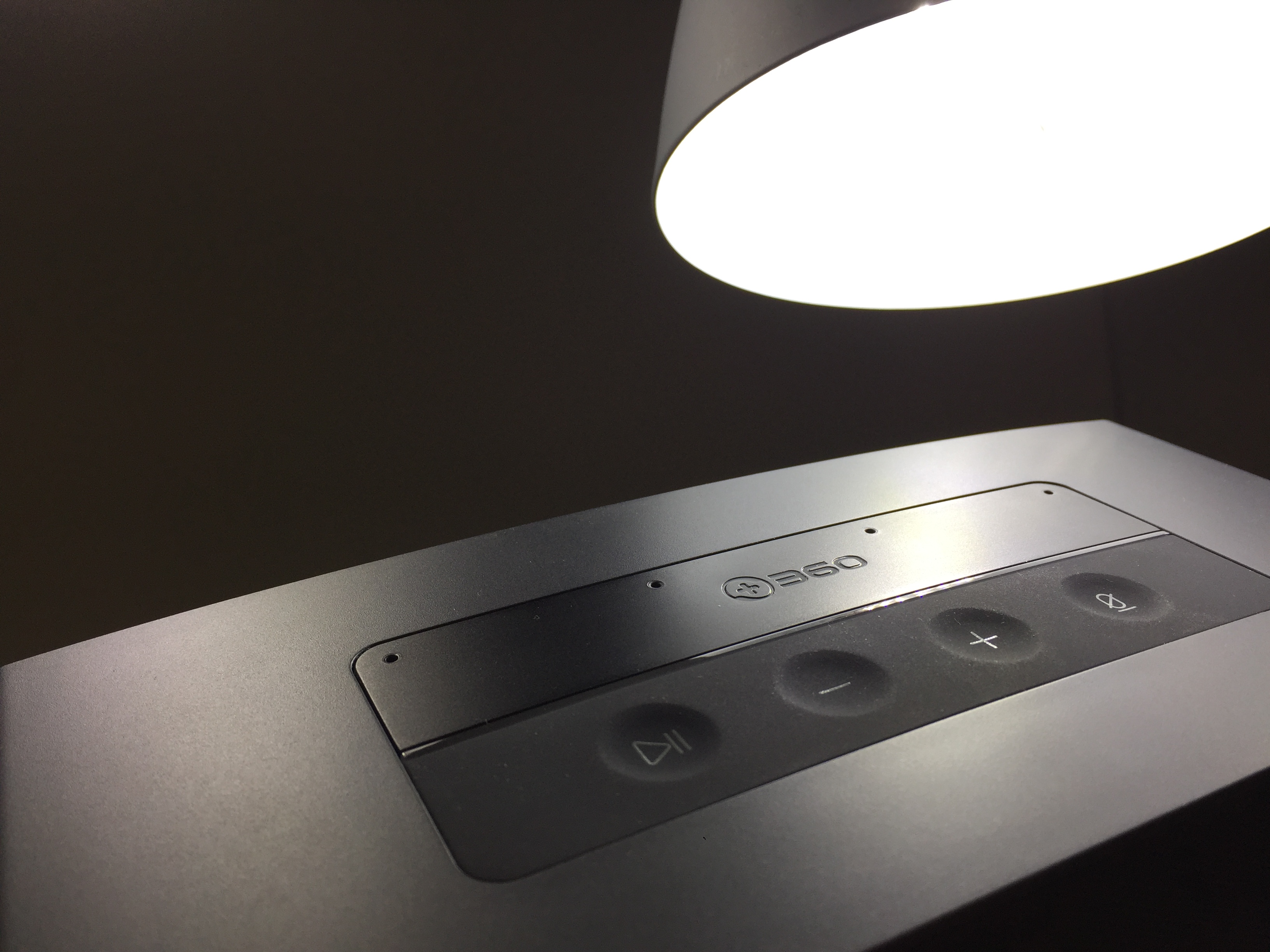

顶部面板，我们可以清新的看到四个功能按键，我想不用多描述，大家都应该知道这四个按键的意思了，清楚明了。
操作区域的顶部是4个MEMS 线型麦克风阵列，官方称内置专为音箱定制的人工智能AI芯片，搭配声源定位、噪音抑制和回音消除、语音唤醒算法，可以在5米内轻松唤醒。实际体验过程中，如果说话声稍低些还是会偶尔出现无法唤醒现象。

黑白配。

红黑配，其实也还不错哦。

电源适配器也是纯黑色和音箱完美的搭配在一起。

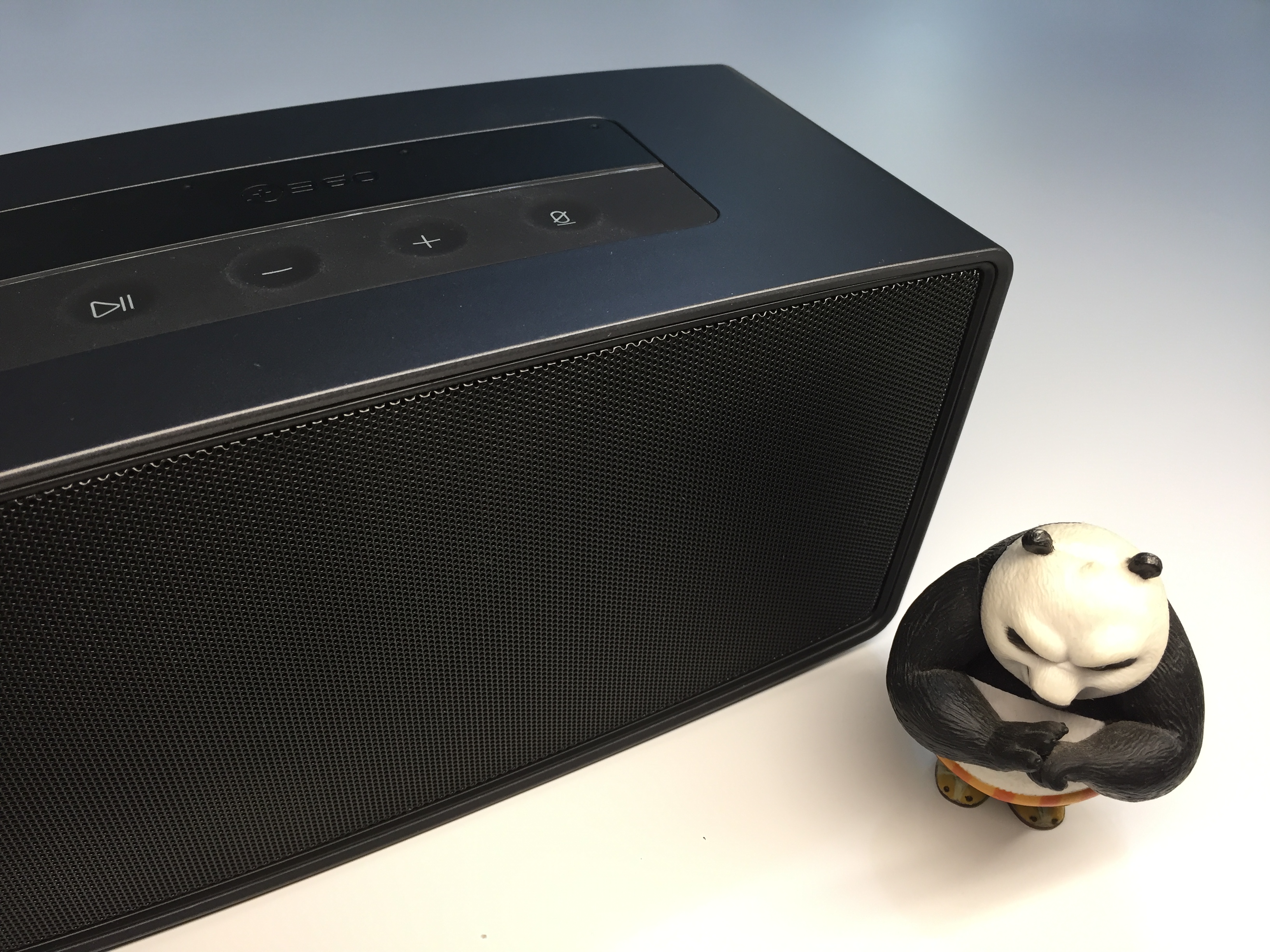

简单摆拍一下。

操作区域的的4个功能按键采用凹陷设计，在按压过程中获得更好的按键反馈，不过实际上，这四个按键用的并不多，完全靠语音进行操控。

背部是DC电源插孔，不过，还是希望下一代可以将电源接口做隐藏设计，放在桌面上便于线材整理。

对于只有比纸巾盒大些的音箱，实际大小还是比较小巧的。

机身整体线条型设计加上弧形的打磨外观显得不是那么呆板。

   下面来带大家剖析一下音箱内部到底有些什么东西呢？
   仔细观察了一下，音箱表面并没有肉眼可见的螺丝孔，这样的传统措施，但是仔细斟酌之后，这种传统接口想要全部使用3M胶和卡扣形式来进行组装，不太现实。那么螺丝孔必定是隐藏在某些部件的下面。
   第一个想到的当然是后门的标签贴。
   在吹风机加热的帮助下，我们可以轻松的揭开电源插孔上方的标签。

   万万没想到，标签的下面并没有我们想要找的螺丝孔，但是，万万没想到的竟然发现了一个Micro USB插孔。目前还不知道这个USB插孔的作用，官方也为做出说明，猜测应该是备用供电？或者是软件下载作用？希望官方可以提供一个说明，希望可以开放到DIY用户哦。
   但是，另一个问题来了，既然螺丝孔，不在这个下面，那会在哪呢？
   自信观察了音箱的整体，剩下唯一可能的地方，就是顶部功能区面板上了。查看了一下，如果要说可以打开的，那只能是安全区的橡胶部分了。经过尝试，无疑正面了我的猜测是正确的。

同样，在电吹风加热功能的帮助下，轻松的可以取消按键区域的橡胶盖板。

在取下盖板之后，我们可以清除的看到三颗固定螺丝，无疑证明了我们的猜测。

取下3根固定螺丝，轻轻的翘起主控板，千万注意要轻轻的，因为必定有排线链接。

将排线轻轻的拔出。

   这样的话，就可以吧主控板完整的取下了。

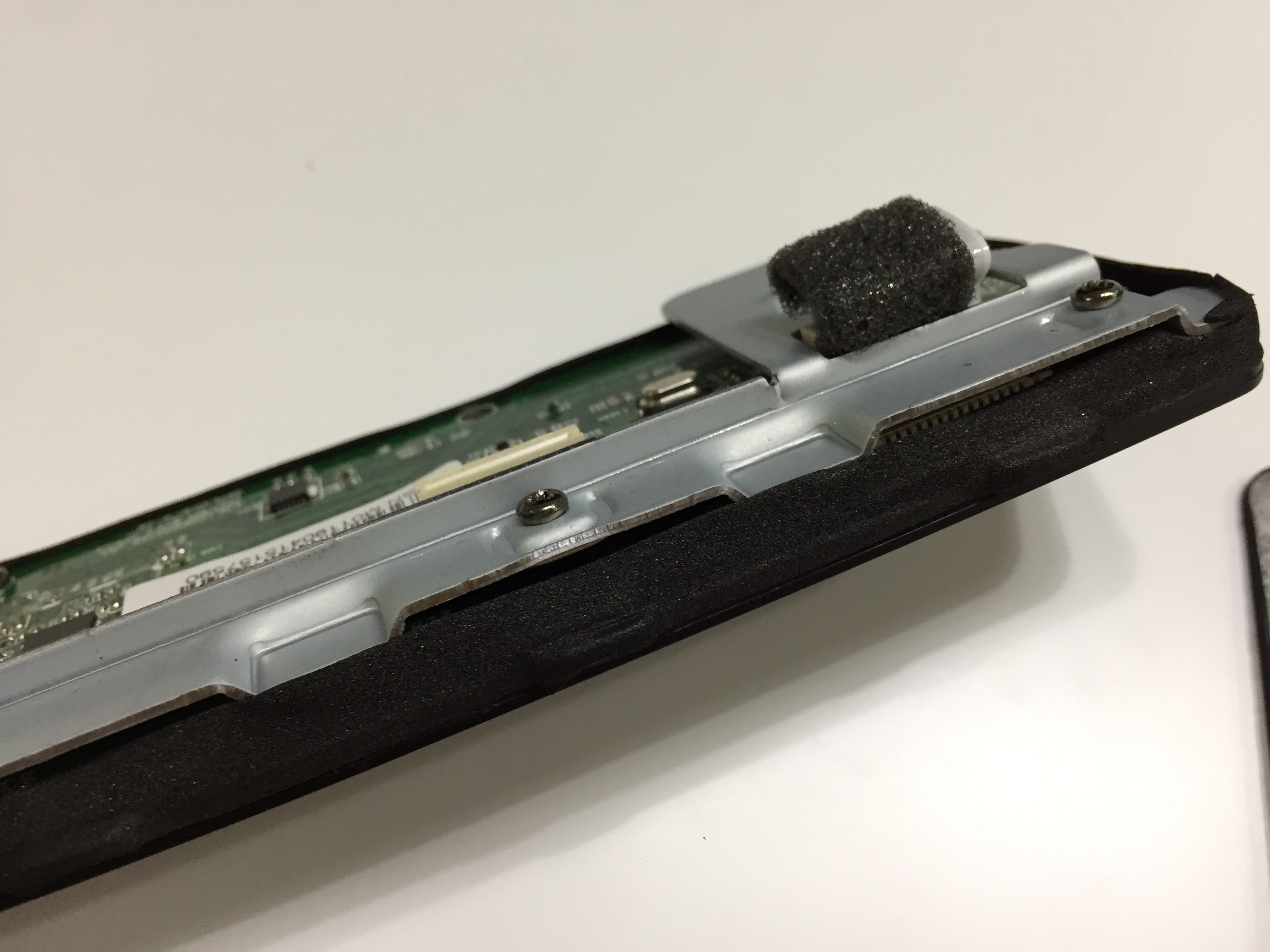

   我们看到主控板上面还固定着一个金属的盖板。用四根螺丝固定死了。
   这个金属盖板主要作用为了芯片散热，充当了一个散热片的作用。

拆开散热板的螺丝，下面的芯片和麦克风就暴露出来了。

可以清楚的看到几颗芯片，和四个麦克风（下面四个小的黑色小方块）
具体的芯片型号，我就不拍细节图了，有爱好的小伙伴，可以单独私下交流。

把主控板翻个个，我们可以看到密密麻麻的被动器件，主要都是阻容；另外，大家可以看到4个案件，就是我们从主面板上面看到的四个按键了，还有5颗LED灯，中间白色的一大块，我们在PCB电路板上称为丝印，这里的主要作用就是导光和反光的作用了。

另外，可以看到整个主控板的一圈都有薄薄的一层泡沫包裹这，我们都知道，稀松的材质有吸收声音的效果，这一次泡沫的主要功能就是吸收环境中嘈杂的干扰噪声，可以使得麦克风收音的正确率。

主控板拆开的所有部件。
本来还想吧下面的扬声器部分拆开看一下，但是研究了一下，发现下面的部分，应该是由卡扣链接的，由于不清楚卡扣的为主，尝试拆解的的话很容易对壳体造成伤害；考虑到下面部分，除了扬声器部分，最多只有一个DC-DC转换部分的电路板，应该没有其他多余的部分了，所以并没有太多值得查看的地方了，为了保证壳体的完整性，最终最终放弃拆机下面的部分。

   按照拆解的反步骤，完美复原。毫无拆机痕迹。
   另外在使用中，我们可以发现顶部的位置，即使在不使用的情况下，也会觉得觉得有点温度，这个就是因为主控板，在这个位置，大量的IC发热都要通过这里来散发出去，所以，给人的感觉顶部会有发热现象，这个是无妨的。
   关于软件使用部分，由于篇幅有限，我就不在这里多赘述了，无疑都是传统的方式：下载APP-先配置联网-APP记录相关的运行情况等。这个我想使用过只能设备的小伙伴一看就会的东西，不值得在这里过多描述了。

   在这里就简单的带大家看一下APP的界面，其实功能很简单，使用之后，基本可以脱离APP，APP操作起来也不复杂，基本功能，都在见面中可以清晰的看到。
   好了基本的详情就跟大家介绍这么多，其实很多时候，还是需要大家亲自去尝试一下，才能有一个自我感觉的评价，别人说在多的好或者是不好，都是别人的，不一定适合你。

   总结一下，在目前智能音箱迷乱的市场上，单从加价格方面来评价，在动辄三四百，四五百的情况下，360 AI音箱，能以199的价格，已经是很有性价比的了！在拆机之后，我们可以看到无路是选材，还是器件使用，以及做工方面，都是很不错的，199这个价格，可以说在硬件上已经没有多大的利润空间了，加之软件服务，其实这个价格还是公道的。当然，说亏钱做买卖，那是不可能的，肯定是有其他的一些盈利的模式。在使用过程中，其实现在的AI软件技术的话，基本差距不会太大，加之360是做软件的，这方面还是有一定的优势的，所以对语音识别还是有着自己的优势的，如果在同等价格的基础上，我本人看是很好这款产品的。
